Разница между JFET и MOSFET
Опубликовано: 27 Декабря, 2021

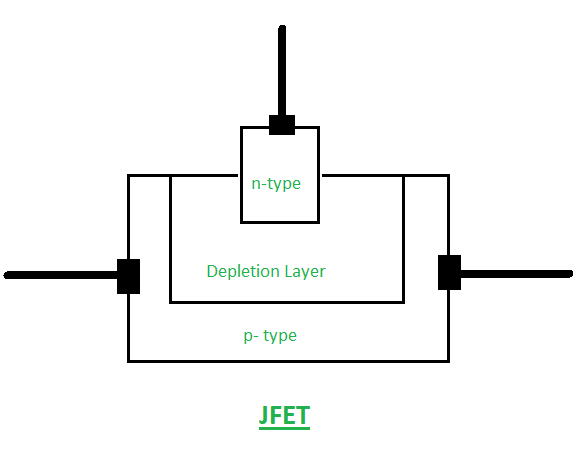

JFET (Junction Gate Field-Effect Transistor):
JFET - это полевой транзистор и три оконечных устройства. Есть ряд применений этого, он может использоваться в качестве переключателя, усилителя и т. Д. Он подразделяется на две категории: N-Channel JFET и P-Channel JFET.
MOSFET (полевой транзистор металл-оксид-полупроводник):
МОП-транзистор представляет собой полевой транзистор и представляет собой четырехконтактное устройство с выводами истока (S), затвора (G), стока (D) и корпуса (B). Обычно он подразделяется на две основные конфигурации: MOSFET в режиме истощения и MOSFET в режиме улучшения.
Давайте посмотрим на разницу между первичным ключом и внешним ключом:
| С.НО. | ОСНОВНОЙ КЛЮЧ | ВНЕШНИЙ КЛЮЧ | |||
|---|---|---|---|---|---|
| 1 | JFET (Junction Gate Field-Effect Transistor) представляет собой трехконтактный полупроводниковый прибор. | MOSFET (Полевой транзистор металл – оксид – полупроводник) представляет собой четырехконтактный полупроводниковый прибор. | |||
| 2 | Он может работать только в режиме истощения. | Он работает как в режиме истощения, так и в режиме улучшения. | |||
| 3 | Он имеет высокое входное сопротивление порядка 1010 Ом, поэтому они более чувствительны к сигналам входного напряжения. | Он предлагает даже более высокий входной импеданс, чем полевые транзисторы JFET, тем более что они более резистивные. | |||
| 4 | Он допускает ток утечки затвора порядка 10 ^ -9 А. | В то время как ток утечки затвора для полевых МОП-транзисторов будет порядка 10 ^ -12 А. | |||
| 5 | Это относительно дешевле, чем полевые МОП-транзисторы. | Это дорогой. | |||
| 6 | Они идеально подходят для приложений с низким уровнем шума. | Они в основном используются для приложений с высоким уровнем шума. | |||
| 7 | Они менее подвержены повреждению из-за высокой входной емкости. | Они более подвержены повреждениям из-за изолятора из оксида металла. | 8 | Процесс изготовления JFET прост. | Процесс производства полевых МОП-транзисторов сложен. |
