Введение

В предыдущей статье этой серии я показал вам, как построить логическую сеть, которую можно использовать в среде частного облака. Однако проблема заключается в том, что частные облака предназначены для работы с несколькими арендаторами. Если бы все арендаторы использовали одну и ту же сетевую инфраструктуру, это могло бы привести к таким проблемам, как нарушение безопасности или перекрытие IP-адресов. В этом случае нам нужно создать несколько виртуальных сетей, которые будут находиться поверх уже созданной логической сети. В этой статье я покажу вам, как это сделать.

Создание виртуальной сети

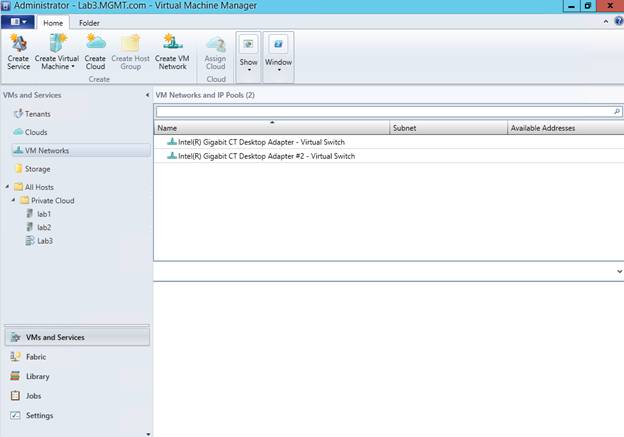

Начните процесс создания виртуальной сети, открыв консоль Virtual Machine Manager и выбрав вкладку VMs and Services. После этого перейдите в раздел навигации и разверните параметр Tenants, а затем выберите VM Networks, как показано на рисунке A.

Рисунок A. Выберите параметр «Сети виртуальных машин».

На этом этапе щелкните значок «Создать сеть виртуальных машин» на ленте в верхней части консоли. Это заставит Windows запустить мастер создания сети виртуальных машин.

На начальном экране мастера требуется ввести имя создаваемой виртуальной сети. Вы можете называть сеть как угодно, но рекомендуется использовать что-то описательное и ввести описание назначения виртуальной сети. Для целей этой статьи я буду называть виртуальную сеть Virtual Machine Network.

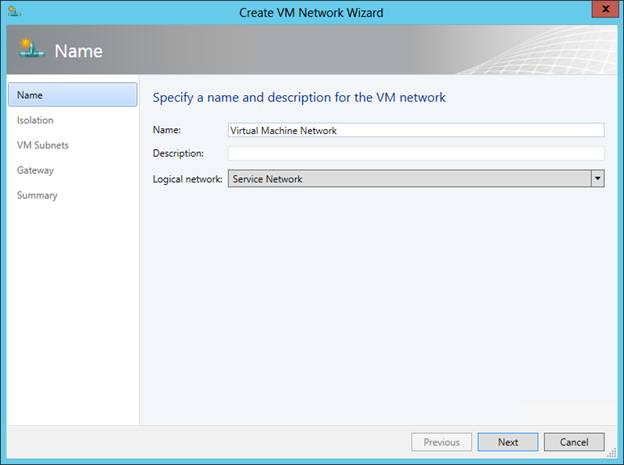

Как видно на рисунке B, сеть виртуальной машины должна быть привязана к логической сети. Убедитесь, что выбрана созданная ранее логическая сеть, и нажмите кнопку Далее.

Рисунок B: Сеть виртуальной машины должна быть привязана к ранее созданной сервисной сети.

Следующий экран, который вы увидите, очень важен. Этот экран известен как экран изоляции. Он управляет взаимосвязью между сетью виртуальных машин и сервисной сетью. Вы можете разрешить сети виртуальных машин прямой доступ к логической сети или использовать виртуальный домен маршрутизации для изоляции трафика сети виртуальных машин. В нашем случае нам нужно, чтобы сеть виртуальной машины была полностью изолирована от базовой сети службы. Поэтому выберите параметр «Изолировать с помощью виртуализации сети Hyper-V», показанный на рисунке C. При этом обязательно выберите правильный тип IP-адреса. В этой серии статей предполагается использование IPv4.

Рисунок C: Вы должны изолировать сеть виртуальных машин от сервисной сети.

Нажмите «Далее», и вы попадете на экран мастера «Подсети виртуальных машин». Нажмите кнопку «Добавить», и вам будет предложено указать используемую подсеть. Вы можете использовать любое имя, которое хотите. Для целей этой статьи я буду использовать имя ServiceNetwork. В поле подсети я ввожу 10.0.0.0/24, то же самое, что и сеть обслуживания. Вы можете увидеть, как это выглядит на рисунке D.

Рисунок D: Введите имя и подсеть.

Щелкните Далее, и вы увидите экран шлюза мастера. На этом экране обычно можно выбрать, как виртуальные машины в сегменте виртуальной сети будут взаимодействовать с внешним миром. Однако, поскольку мы решили изолировать этот сегмент, единственным доступным вариантом является «Нет подключения». Таким образом, вам не нужно ничего делать на этом экране, кроме как нажать «Далее».

Теперь вы должны увидеть экран сводки. По какой-то причине на экране «Сводка» отображаются только имя и описание виртуальной сети, которую вы создаете, так что просматривать особо нечего. Просто нажмите «Готово», чтобы создать сеть виртуальных машин. Когда вы это сделаете, сеть виртуальной машины должна отображаться в списке сетей виртуальных машин, как показано на рисунке E.

Рисунок E: Новая виртуальная сеть появится в списке сетей виртуальных машин.

Что мы сделали до сих пор

Как объяснялось в начале этой серии статей, среда частного облака предназначена для абстрагирования аппаратных ресурсов таким образом, чтобы поддерживать самостоятельную подготовку виртуальных машин. До этого момента мы определяли ресурсы, которые в конечном итоге будут использоваться нашим частным облаком. Как вы помните, ранее мы определили несколько различных классов памяти. Точно так же мы только что определили сеть виртуальных машин. Теперь, когда эти ресурсы определены, пришло время построить вокруг них частное облако.

Привязка вычислительных ресурсов к сервисной сети

Как вы помните, в начале этой серии статей мы создали группу хостов под названием Private Cloud. Затем я добавил три лабораторных сервера в группу хостов.

Причина, по которой мы создали группу узлов, заключается в том, что группа узлов определяет вычислительные ресурсы, которые будут доступны частному облаку. Таким образом, мы абстрагируем сеть, хранилище и вычислительные ресурсы. Однако проблема в том, что все эти ресурсы были созданы отдельно. Таким образом, нам необходимо привязать наши вычислительные ресурсы (компьютеры в группе хостов) к сети виртуальных машин, которую мы только что создали.

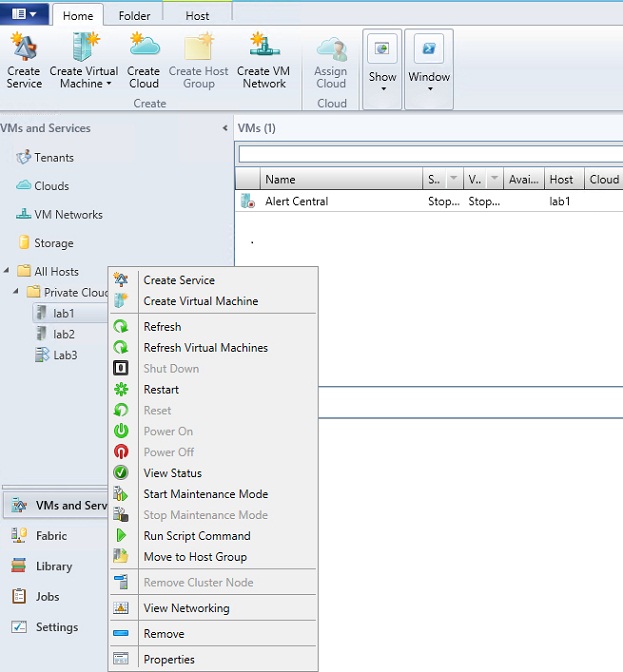

Начните процесс, выбрав рабочую область VMs and Services в консоли Virtual Machine Manager. Затем разверните контейнер All Hosts и разверните базовую группу узлов. Щелкните правой кнопкой мыши один из компьютеров в группе узлов и выберите команду «Свойства» в контекстном меню, как показано на рисунке F.

Рисунок F. Щелкните правой кнопкой мыши хост-сервер и выберите команду «Свойства» в появившемся контекстном меню.

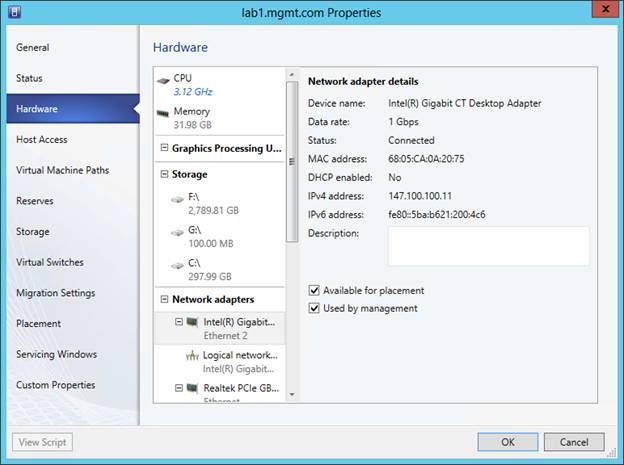

В этот момент появится лист свойств хоста. Выберите вкладку «Оборудование» на странице свойств, а затем разверните раздел «Сетевые адаптеры», как показано на рисунке G.

Рисунок G. Найдите раздел «Сетевые адаптеры».

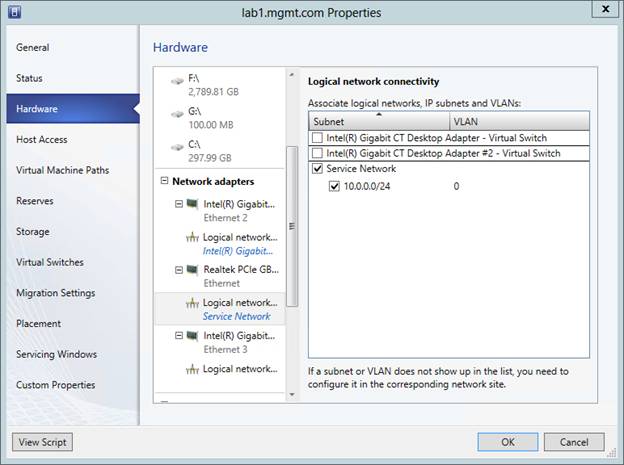

Теперь выберите опцию «Логическая сеть». Установите флажок, соответствующий сервисной сети, которую вы создали ранее, как показано на рисунке H. Вам также необходимо убедиться, что ранее созданная подсеть также выбрана.

Рисунок H: Вы должны включить сервисную сеть на всех физических сетевых адаптерах, которые вы хотите использовать.

При выполнении этого шага следует помнить, что серверы обычно включают в себя несколько сетевых адаптеров. Таким образом, вам придется повторить этот шаг для каждого сетевого адаптера, который вы хотите использовать в частном облаке. Однако вы должны оставить по крайней мере один сетевой адаптер неподготовленным. Причина в том, что Hyper-V нужен адаптер, который можно использовать для установления связи между хостом Hyper-V и сервером Virtual Machine Manager.

Вывод

В этой статье мы создали сеть виртуальных машин, которая существует поверх ранее созданной сервисной сети, но изолирована от нее. Мы также привязали наши вычислительные ресурсы к нашей сервисной сети. Теперь, когда мы определили ряд вычислительных ресурсов, хранилищ и сетевых ресурсов, мы можем приступить к созданию нашего частного облака. Я покажу вам, как в Части 5.
