Режимы работы коммутатора LAN

Опубликовано: 15 Сентября, 2022

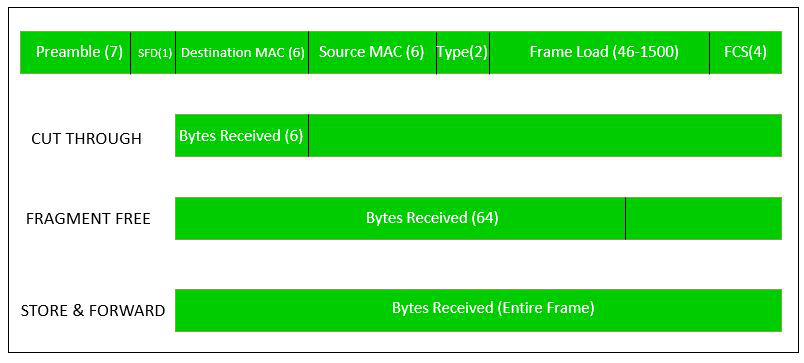

Коммутация LAN использует аппаратную область в качестве основы для независимой передачи и фильтрации. Типы коммутаторов LAN определяют, как кадр обрабатывается, когда кадр достигает отверстия коммутатора. На самом деле, тип переключения режимов играет важную роль, когда требования приложения в конечном итоге являются ключевыми, которые чувствует клиент. Эта задержка варьируется и зависит от типа режима переключения, в котором она работает. Первым шагом в концепции работы коммутатора является получение интерфейса Ethernet от точки передачи. В зависимости от типа используемого переключателя голос должен обнаружить и протестировать различное количество байтов, прежде чем перейти к следующему шагу работы и, наконец, переключению выхода на выход или отверстия. Существует два основных режима коммутации на базе коммутатора Cisco:

  1. Режим вырезания (без фрагментов/ускоренная перемотка вперед)
  2. Режим хранения и пересылки

1. Режим без фрагментов

В режиме без фрагментов коммутатор начинает сканирование первых 64-битных байтов на предмет разделения перед отправкой кадра. Это сделано для того, чтобы избежать возможных столкновений. В то время как в режиме обрезки перед перемещением кадра проверяется только mac-адрес пункта назначения, режим без фрагментов проверяет не менее 164 байтов перед тем, как независимо переместить кадр в пункт назначения.

Операция:

Бесшовный коммутатор работает как сквозной, но без перехода в бесшовный режим сохраняет первые 64 независимых байта перед пересылкой. Бесшовное переключение можно рассматривать как корреляцию между смещением магазина и гибкостью вперед и отрезать. Причина того, что бесшовный коммутатор сохраняет только первые 64 байта, заключается в том, что большинство сетевых ошибок и коллизий происходит в течение первых 64 байтов.

2. Перемотка вперед

Коммутатор Ethernet, который включает коммутацию, может принять решение о пересылке, как только получит первые несколько байтов ввода. Выключателю не нужно ждать, пока оставшаяся рама начнет переключать рамку на выходное отверстие. только первые 6 байт. Ему не нужно ждать, пока вся структура Ethernet примет решение о передаче.

Операция:

Переключатели Trim не совершают ошибку проверки кадра, потому что коммутатор смотрит только на MAC-адрес кадра и передает кадр без соответствующего переключателя. Колебания приводят к более низким колебаниям. Недостатком, однако, является то, что плохие кадры данных, как и хорошие кадры, размещаются на своих местах. Поначалу это может показаться неплохим, потому что большинство сетевых карт автоматически проверяют свою структуру, чтобы убедиться, что принимаются правильные данные. Вы можете обнаружить, что, если ваша сеть разбита на функциональные кластеры, шансы на наличие плохих кадров или конфликтов уменьшаются, что делает переключение хорошим выбором для вашей сети.

3. Хранить и пересылать

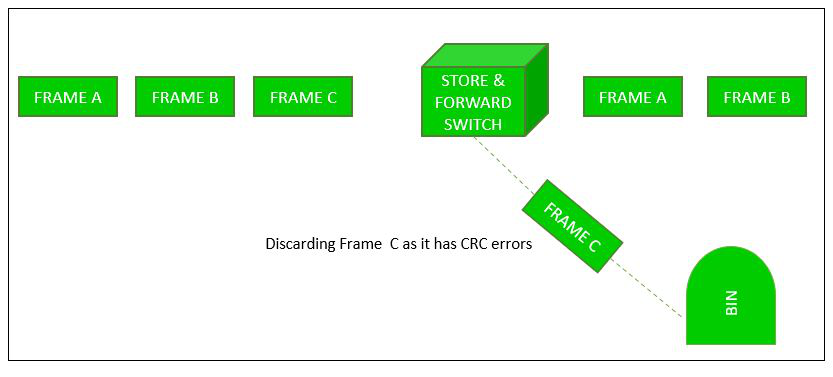

В режиме Store-and-forward коммутаторы ждут, пока будет принят весь кадр, и в конце этого кадра коммутатор сравнивает поле окончательных данных со своей статистикой последовательности кадров (FCS), чтобы помочь. убедитесь, что в пакете нет ощутимых ошибок и ссылка на данные. Затем режимы переключения выполняют процесс переадресации. В случае ошибки проверки циклическим избыточным кодом (CRC) кадр Ethernet понижается, а при отсутствии ошибки проверки циклическим избыточным кодом (CRC) выполняется переключение и выполнение процесса передачи на локальное устройство.

Операция:

Переключатели с промежуточным хранением сохраняют весь кадр во внутренней памяти и проверяют кадр с ошибкой перед передачей кадра в исходное место. Производительность коммутации и переадресации хранилища обеспечивает высокий уровень безошибочного сетевого трафика, поскольку неверные кадры данных отбрасываются, а не передаются по сети. Возврат к переключателям хранилища и вперед — это еще одна операция, потому что коммутатор должен сохранить весь фрейм данных перед проверкой на наличие ошибок и пересылкой. Эта проверка ошибок вызывает максимальную задержку изменения (задержку). Если подключено несколько коммутаторов, данные проверяются на каждом коммутаторе, в результате чего может быть нарушена полноценная работа сети. Еще одна проблема переключения с промежуточным хранением заключается в том, что для переключения требуются дополнительные циклы памяти и процессора (центральный процессор, ЦП) для выполнения подробного теста каждого кадра, а не отсечка или бесшовное переключение.
