В настоящей и следующей статьях эта тема рассматривается глубже, в них рассматривается, как настраивать серверы с ролью сервера служб развертывания Windows (Windows DS) и управлять ими.

Примечание. Читатели, заинтересованные в понимании основ развертывания Vista с помощью пакета автоматической установки Windows (Windows AIK), могут ознакомиться с первыми 13 статьями этой серии, которые перечислены на домашней странице автора на сайте WindowsNetworking.com.

Добавление и удаление серверов

Консоль администрирования Windows DS можно использовать для удаленного управления несколькими серверами Windows DS из одного места. Чтобы добавить сервер в консоль, щелкните правой кнопкой мыши узел «Серверы» и выберите «Добавить сервер», как показано на рисунке 1:

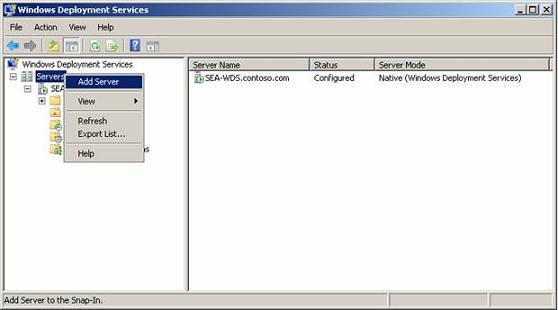

Рисунок 1: Добавление сервера в консоль Windows DS

В появившемся диалоговом окне «Добавить серверы» введите имя или просмотрите Active Directory, чтобы найти сервер, который вы хотите добавить в консоль. Чтобы удалить ранее добавленный сервер, щелкните его правой кнопкой мыши и выберите Удалить сервер.

Управление службами Windows DS

Чтобы остановить, запустить или перезапустить службы Windows DS на сервере, щелкните правой кнопкой мыши узел сервера, выберите «Все задачи» и выберите в контекстном меню, как показано на рис. 2:

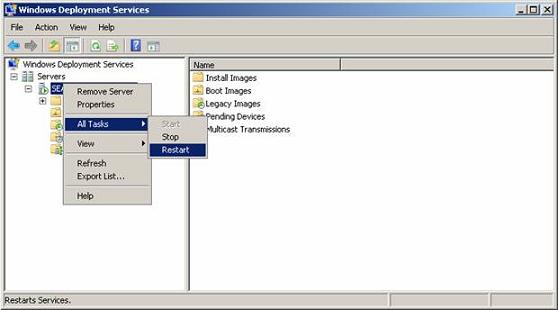

Рисунок 2: Остановка и запуск служб Windows DS

Вы также можете использовать команду WDSUTIL для остановки и запуска служб Windows DS из командной строки следующим образом:

WDSUTIL /Stop-Server /Server:<имя_сервера>

WDSUTIL /Start-Server /Server:<имя_сервера>

Здесь <имя_сервера> может быть полным доменным именем или именем NetBIOS сервера Windows DS, которым вы управляете. Вы можете опустить переключатель /Server, если вы используете WDSUTIL на самом сервере Windows DS.

Настройка свойств сервера

Вы можете управлять различными аспектами сервера Windows DS, настраивая его свойства. Вы можете сделать это двумя способами:

• Щелкнув правой кнопкой мыши узел сервера в консоли Windows DS и выбрав «Свойства», откроется окно свойств сервера с его различными вкладками.

• Из командной строки с помощью команды WDSUTIL, особенно переключателей /get и /set этой команды.

Давайте рассмотрим оба этих метода.

Во-первых, вы можете использовать переключатель /get-Server WDSUTIL для получения конфигурации сервера Windows DS. Например, следующая команда отображает конфигурацию сервера с именем SEA-WDS:

C:/>WDSUTIL/get-Server/server:SEA-WDS/show:Config

Утилита управления службами развертывания Windows [версия 6.0.6001.18000]
Авторское право (C) Microsoft Corporation. Все права защищены.

ИНФОРМАЦИЯ О НАСТРОЙКЕ СЕРВЕРА SEA-WDS
[—————————————————————————]

Состояние сервера:
Версия ОС: 6.0
Режим работы WDS: собственный

Состояние установки:
Местоположение REMINST: W:Images
REMINST поделиться актуальной информацией: Да
Установлены загрузочные файлы:
х86 - Да
x64 — нет
иа64 - нет

[—————————————————————————]

ИНФОРМАЦИЯ О КОНФИГУРАЦИИ СЕРВЕРА SEA-WDS
[—————————————————————————]

Авторизация сервера:
Состояние авторизации: не авторизован

Политика ответа:
Отвечать клиентам: Да
Отвечать только известным клиентам: Нет
Задержка ответа: 0 секунд

Политика использования служб каталогов:
Предпочтительный ДЦ:
Предпочтительный ГК:
Устройства предварительной подготовки с использованием MAC: Нет
Новая политика именования машин: %61Username%#
Порядок поиска доменов: только глобальный каталог
Новые машины присоединяются к домену: Да

Новая машина ИЛИ:
Тип OU: домен сервера
ИЛИ: CN=Computers,DC=contoso,DC=com

DHCP-конфигурация:
Состояние службы DHCP: не установлено
Настроен параметр DHCP 60: <Неприменимо>

Политика привязки Pxe:
Использовать DHCP-порты: Да
Обнаружение мошенников: отключено
Порт RPC: 5040

Политика привязки интерфейса:
Политика: исключить зарегистрированных
Зарегистрированные интерфейсы:

Политика программы загрузки:
Разрешить N12 для новых клиентов: Нет
Обнаружение архитектуры: включено
Сброс программы загрузки: Нет
Программы загрузки по умолчанию:
x86 — загрузкаx86pxeboot.com
x64 — загрузкаx64pxeboot.com
ia64 — загрузкаia64ootmgfw.efi
Загрузочные программы N12 по умолчанию:
x86 — загрузкаx86pxeboot.n12
x64 — загрузкаx64pxeboot.n12
ia64 — загрузкаia64ootmgfw.efi

Список запрещенных GUID:

Политика загрузочного образа:
Тип образа по умолчанию для клиентов x64: Оба
Загрузочные образы по умолчанию:
х86 –
x64 –
иа64 –

Политика клиента WDS:
Политика ведения журнала:
Включено: Нет
Уровень ведения журнала: Информация

Автоматическая политика:
Включено: Нет
Приоритет командной строки: нет
Файлы автоматической установки WDS:
х86 –
x64 –
иа64 –

Политика OSChooser:
Название меню:

Политика автоматического обновления сервера:
Период обновления: 900 секунд

Политика обновления BCD:
Включено: Нет
Период обновления: 60 минут

Политика автоматического добавления:
Политика: отключено
Интервал опроса: 10 секунд
Максимальное количество повторных попыток: 2160 раз
Сообщение:
Срок хранения:
Одобренные устройства: 30 дней
Другие устройства: 1 дня
По умолчанию для x86:
Реферальный сервер:
Путь к загрузочной программе:
Путь к файлу автоматической установки клиента WDS:
Путь к загрузочному образу:
Пользователь: администраторы домена
Права на присоединение: Полные
Присоединиться к домену: Да
По умолчанию для x64:
Реферальный сервер:
Путь к загрузочной программе:
Путь к файлу автоматической установки клиента WDS:
Путь к загрузочному образу:
Пользователь: администраторы домена
Права на присоединение: Полные
Присоединиться к домену: Да
По умолчанию для ia64:
Реферальный сервер:
Путь к загрузочной программе:
Путь к файлу автоматической установки клиента WDS:
Путь к загрузочному образу:
Пользователь: администраторы домена
Права на присоединение: Полные
Присоединиться к домену: Да

Провайдеры WDS PXE:
Название: BINLSVC
Путь: C:Windowssystem32inlsvc.dll
Заказ: 1
Критический: да

Политика транспортного сервера WDS:
Источник IPv4: Диапазон
Начальный IP: 239.0.0.1
Конечный IP-адрес: 239.0.0.254
Стартовый порт: 64001
Конечный порт: 65000
Сетевой профиль: 100 Мбит/с

[—————————————————————————]

Команда выполнена успешно.

Теперь давайте посмотрим на каждую из вкладок на листе свойств сервера и что означают различные параметры конфигурации. При этом мы также сопоставим параметры конфигурации графического интерфейса с разделами вывода команды, показанными выше.

Совет: Вы также можете отобразить параметры конфигурации для всех серверов Windows DS в вашем лесу с помощью следующей команды:

WDSUTIL/get-AllServers/show:Config/Forest:Да

Вкладка «Общие»

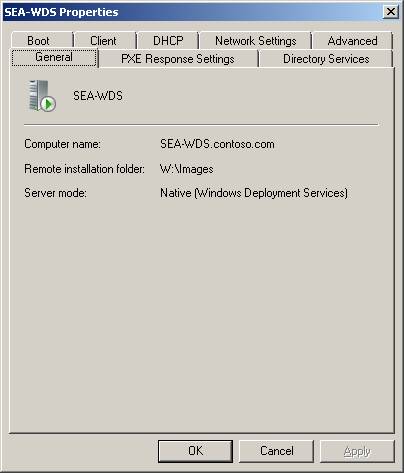

Рис. 3. Настройки на вкладке «Общие»

На вкладке «Общие» отображается полное доменное имя сервера, расположение папки удаленной установки, в которой хранятся образы, и режим сервера. Информацию об этой вкладке можно найти в следующей части выходных данных команды WDSUTIL /get-Server /show:Config:

ИНФОРМАЦИЯ О НАСТРОЙКЕ СЕРВЕРА SEA-WDS
[—————————————————————————]

Состояние сервера :
Версия ОС: 6.0
Режим работы WDS: собственный

Состояние установки :
Местоположение REMINST: W:Images
REMINST поделиться актуальной информацией: Да
Установлены загрузочные файлы:
х86 - Да
x64 — нет
иа64 - нет

[—————————————————————————]

Вкладка «Параметры ответа PXE»

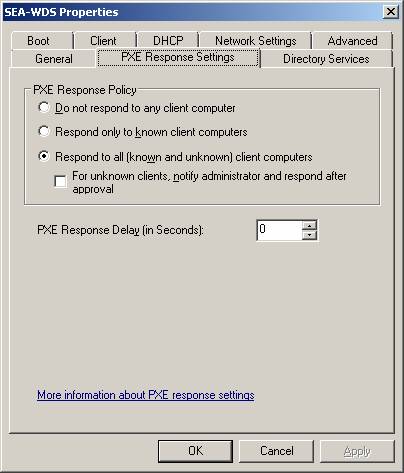

Рис. 4. Параметры на вкладке «Параметры ответа PXE»

Параметры на вкладке Параметры ответа PXE обсуждались ранее в статье Развертывание Vista, часть 16: Настройка служб развертывания Windows в этой серии. Это связано с тем, что эти параметры можно настроить при выполнении начальной настройки сервера Windows DS с помощью мастера настройки служб развертывания Windows. Параметры на этой вкладке также можно найти в следующей части выходных данных команды WDSUTIL /get-Server /show:Config:

Политика ответа:
Отвечать клиентам: Да
Отвечать только известным клиентам: Нет
Задержка ответа: 0 секунд

Кроме того, настройки уведомления администраторов можно найти здесь в выводе команды:

Политика автоматического добавления:
Политика: отключено

Вы можете использовать параметр /set-Server команды WDSUTIL для настройки этих параметров из командной строки. Например, следующая команда изменит политику ответа PXE с ответа всем клиентам на ответ ни одному:

WDSUTIL /set-Server /Server:<имя_сервера> /AnswerClients:None

Используйте эту команду, чтобы снова изменить политику ответа на ответ всем клиентам:

WDSUTIL /set-Server /Server:<имя_сервера> /AnswerClients:All

Чтобы изменить задержку ответа (количество времени, которое PXE-сервер должен ждать, прежде чем ответить загружающемуся клиенту) с 0 до 60 секунд, используйте эту команду:

WDSUTIL /set-Server /Server:<имя_сервера> /ResponseDelay:60

Чтобы настроить сервер Windows DS так, чтобы он отвечал только известным клиентам, используйте следующую команду:

WDSUTIL /set-Server /Server:<servername> /AnswerClients:Known

Известные клиенты — это те, чьи учетные записи компьютеров должны быть предварительно подготовлены, прежде чем PXE-сервер ответит им, чтобы инициировать развертывание Vista на этих компьютерах. Для предварительной подготовки клиентского компьютера можно использовать параметр /add-Device в WDSUTIL. Например, чтобы предварительно настроить компьютер с именем DESK123 и MAC-адресом 00-17-31-C5-D2-8E, используйте следующую команду:

WDSUTIL /Add-Device /Device:DESK123 /ID:00000000000000000000001731C5D28E

Обратите внимание на двадцать начальных нулей перед 12-байтным MAC-адресом в приведенной выше команде. Когда вы запускаете эту команду, она создает учетную запись компьютера в Active Directory для компьютера, на который вы собираетесь установить Vista. Чтобы увидеть это, откройте «Пользователи и компьютеры Active Directory» и выберите контейнер «Компьютеры», и вы должны увидеть объект с именем DESK123 в контейнере. Теперь включите Advanced Features в меню View и дважды щелкните объект DESK123, затем выберите редактор атрибутов и прокрутите, чтобы отобразить атрибут netbootGUID, как показано на рис. 5:

Рис. 5. Учетная запись компьютера для DESK123 с атрибутом netbootGUID

Если на вашем компьютере есть тег, в котором указан GUID машины, вы также можете использовать его в переключателе /ID в приведенной выше команде вместо MAC-адреса. Переключатель /add-Device также принимает дополнительные параметры для предварительной подготовки клиентов. Например, следующая команда предварительно создает учетную запись компьютера для компьютера DESK123, указывает сервер SEA-WDS в качестве сервера, с которого клиент будет загружать программу сетевой загрузки Windows DS и загрузочный образ с помощью TFTP, указывает имя и относительный путь сетевой загрузки. программа, указывает имя и относительный путь файла ответов XML, используемого для автоматизации экранов установки клиента Windows DS, предоставляет пользователю домена Тони Аллену (CONTOSO allen) полный доступ к компьютеру, включая разрешение на присоединение компьютера к домену, указывает имя и относительный путь загрузочного образа, который будет использоваться во время развертывания, и указывает организационную единицу, в которой будет создана учетная запись компьютера в домене:

WDSUTIL /add-Device /Device:DESK123 /ID:000000000000000000000001731C5D28E /ReferralServer:SEA-WDS /BootProgram:bootx86pxeboot.com /WDSClientUnattend:WDSClientUnattendunattend.xml /User:CONTOSO allen /JathoinRights:FullRights:Full bootx86imagesoot.wim /OU:"OU=Seattle Computers,OU=Seattle,DC=contoso,DC=com"

Совет. Если вы допустили ошибку при использовании команды WDSUTIL /add-Device, вы можете изменить атрибуты созданной учетной записи компьютера с помощью параметра /set-Device команды WDSUTIL. Вы также можете изменить атрибуты учетной записи напрямую, используя вкладку «Редактор атрибутов» дополнительных свойств объекта o в консоли «Пользователи и компьютеры Active Directory».

Продолжение в следующей статье из этой серии…
