В двух предыдущих статьях этой серии мы видели, как установить роль служб развертывания Windows на сервере Windows Server 2008 и как выполнить первоначальную настройку этой роли. Одной из задач этого процесса начальной настройки является создание хранилища образов на сервере Windows DS. В этой статье мы рассмотрим, как работать с вашим хранилищем изображений, добавляя в него изображения.

Загрузочные и установочные образы

Существует два типа образов Windows, с которыми вам придется работать при заполнении хранилища образов на сервере Windows DS. Эти два типа изображений:

Загрузочные образы — они используются для загрузки целевых компьютеров с поддержкой PXE, чтобы запустить на них процесс установки Windows Vista. В папке Sources на носителе продукта Windows Vista DVD есть загрузочный образ по умолчанию с именем boot.wim, который можно использовать и/или настроить для выполнения удаленной сетевой загрузки клиентских компьютеров с нуля в вашей сети.
Образы установки — это образы операционной системы Windows Vista, которые вы будете устанавливать на свои целевые компьютеры. Папка Sources на DVD-диске Windows Vista содержит установочный образ по умолчанию с именем install.wim для установки Windows Vista на клиентские компьютеры, загруженные с помощью загрузочного образа.

Примечание:
Вы можете использовать загрузочные и установочные образы по умолчанию как есть или настроить их по своему усмотрению. Мы рассмотрим, как настраивать изображения, в следующей статье этой серии.

Добавление загрузочных образов

Первым шагом в работе с хранилищем образов вашего сервера Windows DS является добавление загрузочного образа в хранилище. Здесь важно добавить правильный загрузочный образ. Всегда следует использовать загрузочный образ Windows Vista с продуктом с пакетом обновления 1 (или более поздней версии), а не с носителя продукта Windows Vista RTM. Это связано с тем, что если вы используете загрузочный образ с носителя продукта RTM, вы не сможете воспользоваться преимуществами некоторых расширенных функций Windows DS, которые были добавлены позже, когда был выпущен Windows Server 2008. Эти расширенные функции Windows DS включают многоадресное развертывание и другие функции, которые мы рассмотрим далее в этой серии статей.

Примечание:
В нашем сценарии мы будем использовать корпоративную версию Windows Vista с пакетом обновления 1 (SP1) с корпоративной лицензией.

Чтобы добавить загрузочный образ по умолчанию в хранилище образов, вставьте носитель продукта Windows Vista SP1 в DVD-привод вашего сервера Windows DS и закройте диалоговое окно автозапуска, если оно появится. Затем откройте консоль Windows Deployment Services и выберите папку Boot Images вашего сервера (рис. 1).

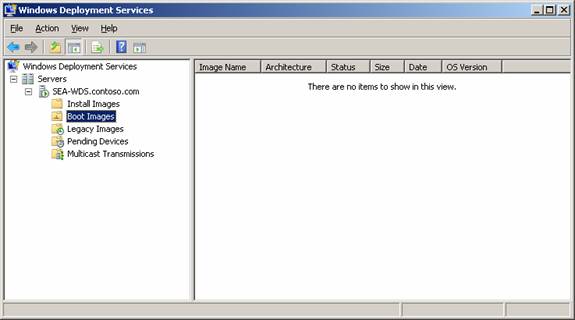

Рис. 1. На этот сервер Windows DS еще не добавлено ни одного загрузочного образа.

Теперь щелкните правой кнопкой мыши папку «Загрузочные образы» и выберите «Добавить загрузочный образ». Это запустит службы развертывания Windows — мастер добавления образа (рис. 2).

Рисунок 2: Мастер добавления образа

Нажмите «Обзор» и используйте диалоговое окно «Проводник Windows», чтобы найти и выбрать файл boot.wim в папке «Источники» на DVD-диске Windows Vista SP1 Enterprise (рис. 3).

Рис. 3. Выбор загрузочного образа по умолчанию на носителе продукта

Выбрав файл boot.wim, нажмите «Открыть», чтобы добавить путь к образу в мастер (рис. 4).

Рисунок 4: Добавление загрузочного образа по умолчанию в хранилище образов

При нажатии кнопки «Далее» открывается страница «Метаданные образа», на которой можно указать имя и описание загрузочного образа. Имя и описание по умолчанию показаны на рис. 5, но при желании их можно изменить.

Рисунок 5: Указание имени и описания загрузочного образа

При нажатии кнопки «Далее» отображается страница «Сводка», на которой можно проверить свои действия перед их выполнением (рис. 6).

Рис. 6. Страница сводки мастера добавления образа

Нажав кнопку «Далее», вы начнете процесс добавления загрузочного образа в хранилище образов (рис. 7).

Рис. 7. Загрузочный образ добавляется в хранилище образов

После завершения операции нажмите «Готово». Ваша консоль Windows DS теперь должна отображать добавленный загрузочный образ, как показано на рисунке 8.

Рис. 8. Загрузочный образ по умолчанию добавлен в хранилище образов

Добавление установочных образов

Следующим шагом в работе с хранилищем образов вашего сервера Windows DS является добавление установочного образа в ваше хранилище. Однако прежде чем вы это сделаете, вы должны создать хотя бы одну группу изображений в своем магазине. Группы образов — это логические папки, используемые для организации установочных образов, чтобы вам было проще ими управлять. Файловые ресурсы совместно используются образами в группе образов, а это означает, что использование групп образов позволяет более эффективно использовать дисковое хранилище на сервере Windows DS.

Начнем с создания группы образов на нашем сервере Windows DS. Чтобы сделать это с помощью консоли Windows DS, щелкните правой кнопкой мыши папку «Установить образы» на вашем сервере Windows DS и выберите «Добавить группу образов» в папке быстрого доступа, затем введите описательное имя для вашей группы образов, как показано на рисунке 9.

Рисунок 9: Создание новой группы изображений

Нажатие OK добавляет новую группу изображений в ваш магазин, как показано на рис. 10.

Рисунок 10: Группа образов для установочных образов Vista SP1

Теперь щелкните правой кнопкой мыши новую группу изображений и выберите «Добавить образ установки» в контекстном меню. Это снова запускает службы развертывания Windows — мастер добавления образа, и, как и раньше, когда вы добавляли загрузочный образ, вы переходите к файлу install.wim в папке Sources на носителе продукта Windows Vista SP1 Enterprise и открываете образ. Имя и описание установочного образа по умолчанию отображаются на странице «Список доступных образов» мастера; используйте эту страницу для выбора версии операционной системы, которую вы хотите установить (рис. 11).

Рисунок 11: Выберите версию операционной системы, которую вы хотите установить

Примечание:
На приведенном выше рисунке для установки доступна только одна версия операционной системы. Это связано с тем, что мы используем носитель с корпоративной лицензией (Vista Enterprise). Если вы используете розничные носители, у вас будет выбор между установкой нескольких версий операционной системы, таких как Vista Business и Vista Ultimate, и вы должны быть уверены, что устанавливаете только ту версию, для которой вы приобрели ключ продукта.

Теперь продолжайте работу с мастером и добавьте установочный образ в свой магазин так же, как ранее вы добавляли загрузочный образ.

Добавление изображений с помощью WDSUTIL

Вы также можете использовать команду WDSUTIL для добавления загрузочного и установочного образов из командной строки. Например, чтобы добавить загрузочный образ по умолчанию с носителя продукта Vista SP1 с помощью WDSUTIL, введите следующую команду:

WDSUTIL /Add-Image /ImageFile:"D:Sourcesoot.wim" /ImageType:boot

Чтобы создать новую группу образов с именем Vista SP1 Enterprise Images в вашем магазине, сделайте следующее:

WDSUTIL /Add-ImageGroup /ImageGroup: «Образы Vista SP1 Enterprise»

Чтобы добавить установочный образ по умолчанию с носителя продукта Vista SP1, сделайте следующее:

WDSUTIL /Add-Image /ImageFile:"D:sourcesoot.wim" /ImageType:install /ImageGroup:"Vista SP1 Enterprise Images"

В приведенных выше примерах мы предполагаем, что D: — это буква DVD-привода вашего сервера.

Вывод

В этой статье мы увидели, как добавлять загрузочные и установочные образы на наш сервер Windows DS. Вскоре мы будем использовать эти образы для развертывания Vista SP1 Enterprise на «голых железных» системах, но сначала мы рассмотрим некоторые дополнительные параметры конфигурации для Windows DS, и это тема следующей статьи этой серии.
