Измерение и проверка пропускной способности сети для поддержки Office 365 и унифицированных коммуникаций

При планировании подключения между клиентами и Exchange Server/Office 365 у администратора есть несколько инструментов для тестирования и проверки процесса. Команда Microsoft также предоставляет множество калькуляторов пропускной способности, которые могут помочь в разработке правильного решения.

В этой статье мы собираемся изучить некоторые из доступных инструментов, которые помогут удовлетворить требования к пропускной способности сети как для локальных реализаций, так и для переходов на Office 365.

Калькуляторы пропускной способности сети Exchange, Skype для бизнеса и SharePoint…

Когда вы планируете локальное развертывание Exchange/Skype для бизнеса или миграцию в Office 365, пропускная способность сети является одним из наиболее важных компонентов проекта. Вот некоторые из доступных калькуляторов:

• Калькулятор пропускной способности подключения клиента Exchange, вы можете скачать его здесь
• Lync 2010/2013/Skype for Business Bandwidth Calculator, загрузите отсюда
• Рекомендации SharePoint Online по измерению требований к пропускной способности, документ можно найти здесь.

С помощью калькулятора пропускной способности подключения клиента Exchange администратор может определить тип профиля (легкий, средний, тяжелый и очень тяжелый), тип среды и информацию о часовом поясе.

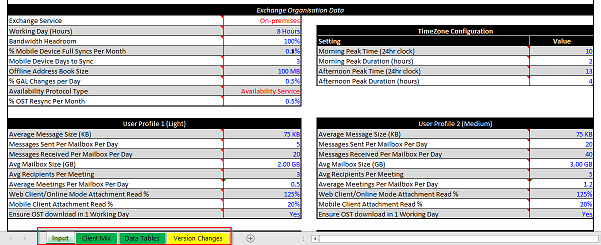

Калькулятор пропускной способности подключения клиента Exchange, определяющий профили пользователей и среду Exchange

Результатом будет полная таблица с требованиями к пропускной способности сети (от биржи до клиента и наоборот), рекомендуемой максимальной задержкой в сети и ожидаемым количеством TCP-соединений для введенной рабочей нагрузки. Кроме того, будет отображаться график, прогнозирующий использование полосы пропускания в течение дня.

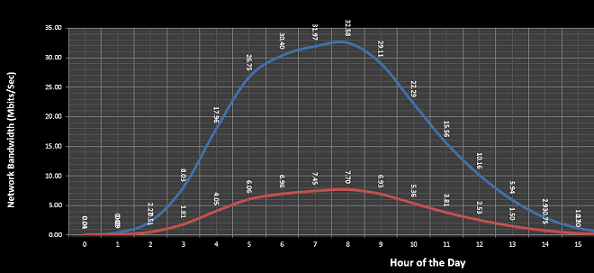

Использование пропускной способности сети, показывающее ожидаемое использование сети в зависимости от количества клиентов

Инструмент сетевого анализа Office 365…

Этот тест является одним из моих любимых и выполняет несколько тестов в одном инструменте. Недостатком этого тестового инструмента является то, что для него требуется Java, и первым шагом является его загрузка отсюда. Хотя этот инструмент может быть заменен в ближайшем будущем, он по-прежнему является отличным инструментом для администраторов и суммирует все требования на нескольких вкладках.

После установки Java на свой компьютер щелкните один из сайтов в зависимости от вашего местоположения, имейте в виду, что пользователь Office 365 будет находиться в том же регионе, где вы определили свою первоначальную подписку.

• Северная Америка: http://na1-fasttrack.cloudapp.net
• EMEA: http://em1-fasttrack.cloudapp.net
• Азиатско-Тихоокеанский регион: http://ap1-fasttrack.cloudapp.net

Примечание:
На следующем сайте указаны местоположения центров обработки данных в зависимости от вашего региона.

На первой странице введите имя арендатора Office 365, мы можем использовать первый домен, созданный во время первоначальной подписки, который называется . Затем нажмите «ОК» и подождите несколько секунд, пока инструмент проверит все элементы, связанные с сетью, между компьютером, на котором работает инструмент, и центром обработки данных.

Запуск ускоренного анализа сети

Инструмент быстрого анализа сети предоставляет большое количество важной информации, которая помогает администратору определить возможные проблемы и действия, которые необходимо предпринять перед переходом на Office365. Вот краткое описание некоторых основных вкладок, предоставляемых инструментом:

• Маршрут: включает всю информацию о сетевой маршрутизации, предоставляет список всех проверенных настроек и карту местоположения.
• Скорость: сравнивает текущую скорость загрузки и выгрузки с несколькими технологиями (от модема 14.4 до T4) и обеспечивает время прохождения туда и обратно, стабильность соединения и т. д.
• VoIP: создает график с собранными числами, отображающий джиттер и потерю пакетов, тот же график имеет уровень, и администратор может иметь представление о качестве (радио, стандарт, сломанный звук или даже если VoIP не поддерживается)
• Емкость: Суммирует пропускную способность загрузки и выгрузки на графике с результатами и потерей пакетов.

Первая вкладка — это , и с первого взгляда мы можем проверить, какие протоколы разрешены или нет в брандмауэре, и время его отклика.

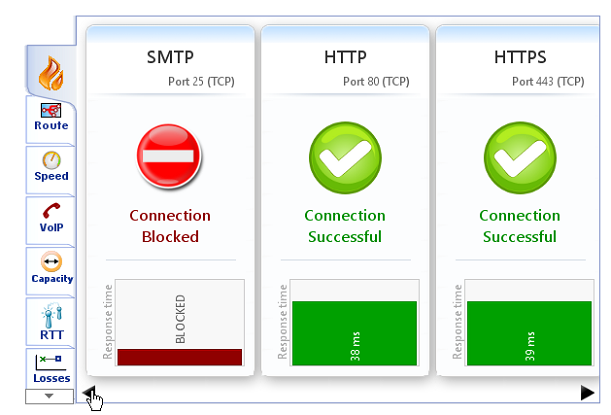

Сводка брандмауэра, содержащая все порты, необходимые для Office 365, их состояние (открыто или заблокировано) и время отклика.

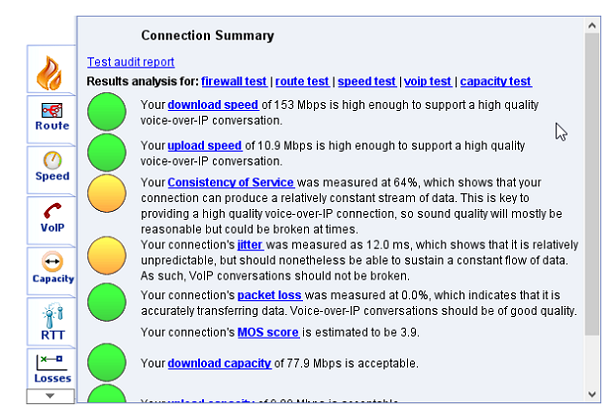

В конце теста будет доступна в которой будут перечислены все проверенные элементы, и им будет присвоен цвет в зависимости от их статуса (зеленый, желтый и красный, где зеленый - все в порядке, желтый - внимание, а красный требует немедленного вмешательства). внимание, потому что он не работает должным образом).

Все результаты классифицированы как информационные, предупредительные и критические.

Анализатор производительности клиента Office 365 (OCPA)

Другим доступным вариантом является анализатор производительности Office 365, который будет заменен в ближайшем будущем, однако он по-прежнему является хорошим инструментом для измерения производительности. Чтобы загрузить инструмент, нажмите здесь. Инструмент проверяет производительность сети между запущенным клиентом и центром обработки данных Office365, проверяет порты и измеряет доступную пропускную способность и т. д.

Процесс установки прост и требует принятия лицензионного соглашения. На начальной странице нажмите «Запустить анализатор Exchange» или «Запустить анализатор SharePoint». В этом уроке мы запустим Exchange Analyzer, будет запрошено всплывающее окно с запросом электронной почты, введите свой адрес электронной почты в Office 365, нажмите «ОК» и подождите пару минут.

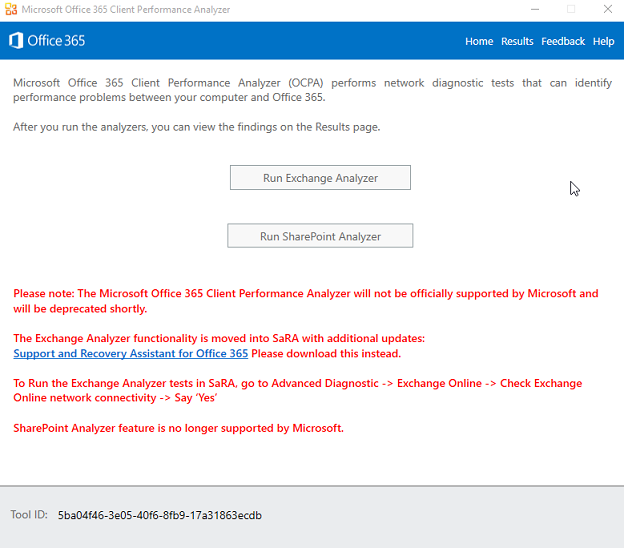

Начальный экран OCPA (анализатор производительности клиента Office 365)

Через некоторое время отобразится новая страница с результатами теста. Администратор может проанализировать результаты и сравнить фактические значения с ожидаемыми и приступить к устранению неполадок и/или проектным решениям.

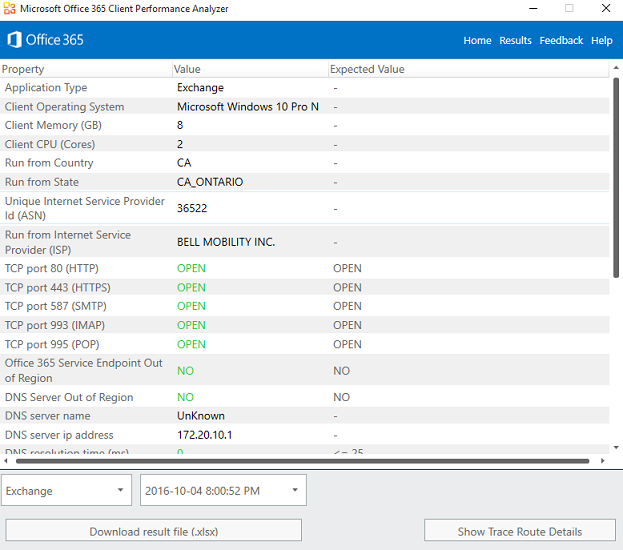

Результаты анализатора производительности клиента Microsoft Office 365

Помощник по поддержке и восстановлению Microsoft Office 365 (SaRA)…

Одним из новейших доступных инструментов является SaRA, и его можно найти здесь. Однако этот инструмент больше связан с конкретными проблемами на стороне клиента, и в рамках процесса выявления проблемы выполняется ряд тестов, таких как сетевое подключение, аутентификация, протокол, службы и т. д.

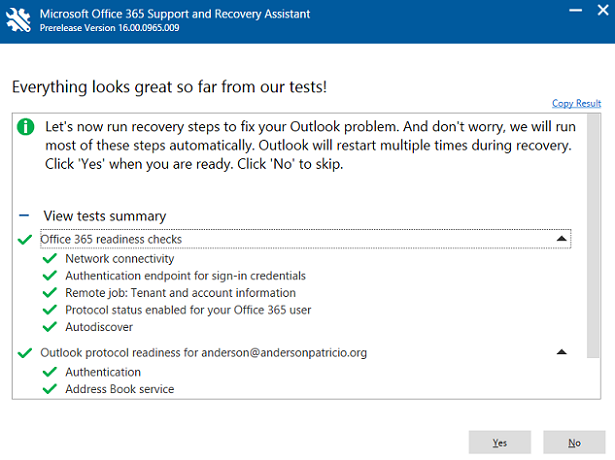

Результаты тестирования с помощью инструмента SaRA.

Чтобы правильно спроектировать любую локальную реализацию или переход на Office 365, администратор должен учитывать требования к пропускной способности сети, и в этой статье мы рассмотрели некоторые из этих инструментов, чтобы помочь администратору.
