Настройка пассивного интерфейса EIGRP в Cisco

Предварительное условие: что такое поведение команд пассивного интерфейса в RIP, OSPF и EIGRP?

Пассивный интерфейс EIGRP включен, и маршрутизатор начинает создавать пакеты Hello и обрабатывать входящие пакеты EIGRP на всех интерфейсах, попадающих в указанный сетевой диапазон. Но это ненужная трата ресурсов маршрутизатора на логические интерфейсы, такие как петлевые интерфейсы, поскольку к ним не будет подключено ни одно устройство, а также на интерфейсы, подключенные к сетям с конечными хостами, у которых никогда не будет сформировано соседство EIGRP. Чтобы предотвратить бесполезную трату ресурсов маршрутизатора и использование ЦП, интерфейс можно настроить как пассивный интерфейс.

Пассивный интерфейс не создает пакеты EIGRP и не обрабатывает их. А вот сеть, к которой подключен пассивный interfacenonpassive, будет объявлена во всем маршрутизируемом домене.

Команда настройки пассивного интерфейса EIGRP:

Настройка пассивного интерфейса EIGRP:

Шаг 1: Создайте топологию с двумя маршрутизаторами в GNS3, как показано на рисунке ниже:

Шаг 2: Настройте адрес IPv4 на физическом интерфейсе маршрутизаторов:

R1(config)#interface FastEthernet0/0
R1(config-if)#ip address 10.0.0.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#interface FastEthernet1/0
R1(config-if)#ip address 192.168.1.1 255.255.255.0
R1(config-if)#no shutdown

R2(config)#interface FastEthernet0/0
R2(config-if)#ip address 10.0.0.2 255.255.255.0
R2(config-if)#no shutdown

Шаг 3: Настройте петлевой интерфейс на маршрутизаторе R2 с адресом IPv4:

R2(config)#interface Loopback0
R2(config-if)#ip address 2.2.2.2 255.255.255.255

Шаг 4: Настройте адрес IPv4 и шлюз по умолчанию на VPCS:

PC1> ip 192.168.1.2 /24 192.168.1.1

Шаг 5: Настройка процесса EIGRP на обоих маршрутизаторах с помощью команды router eigrp <1-65535> или router eigrp <имя виртуального экземпляра>, а затем добавление сети интерфейса соответствующих маршрутизаторов в автономную систему EIGRP :

R1(config)#router eigrp 1
R1(config-router)#network 192.168.1.0

R1(config-router)#network 10.0.0.0

R2(config-if)#router eigrp 1
R2(config-router)# network 10.0.0.0
R2(config-router)#network 2.2.2.2

Шаг 6: Проверка таблицы маршрутизации IPv4 на маршрутизаторах, чтобы увидеть запись маршрута EIGRP:

• Запись с префиксом «D» означает запись маршрута EIGRP.

R1#show ip route

R2#show ip route

Шаг 7: Настройте интерфейс LAN маршрутизатора R1 (FastEthernet1/0) в качестве пассивного интерфейса, поскольку он не подключен к маршрутизатору/MLS с поддержкой EIGRP и, следовательно, не должен распространять пакеты EIGRP на VPCS (конечный хост):

R1(config)#router eigrp 1
R1(config-router)#passive-interface f1/0
R1(config-router)#exit

Шаг 8: Проверка конфигурации пассивного интерфейса на маршрутизаторе R1 с помощью команды show, show ip eigrp interface :

• После настройки интерфейса (FastEthernet1/0) в качестве пассивного интерфейса он больше не отправляет пакеты EIGRP и не обрабатывает полученные пакеты EIGRP в автономной системе EIGRP.

R1#show ip eigrp interface

Шаг 9: Отладка приветственных сообщений OSPF на маршрутизаторе R1, так как теперь он будет отправлять приветственные пакеты только через свой интерфейс FastEthernet0/0 (WAN):

R1#debug eigrp packets

Чтобы отключить отладку:

R1#undebug all

Шаг 10: Настройте петлевой интерфейс маршрутизатора R2 (Loopback0) как пассивный интерфейс, так как это логический интерфейс, и к нему нельзя подключить ни одно устройство.

R2(config)#router eigrp 1

R2(config-router)#passive-interface loopback0
R2(config-router)#exit

Шаг 11: Проверка конфигурации пассивного интерфейса на маршрутизаторе R2 с помощью команды show, show ip eigrp interface :

R2#show ip eigrp interface

Шаг 12: Отладка приветственных сообщений OSPF на маршрутизаторе R2, так как R2 теперь будет отправлять приветственные пакеты только через свой интерфейс FastEthernet0/0 (WAN):

R2#debug eigrp packets

Чтобы отключить отладку:

R2#undebug all

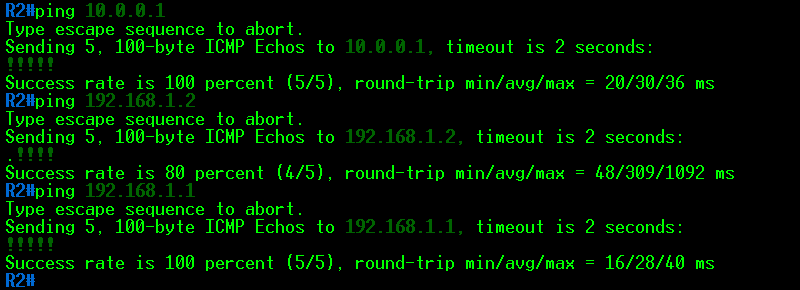

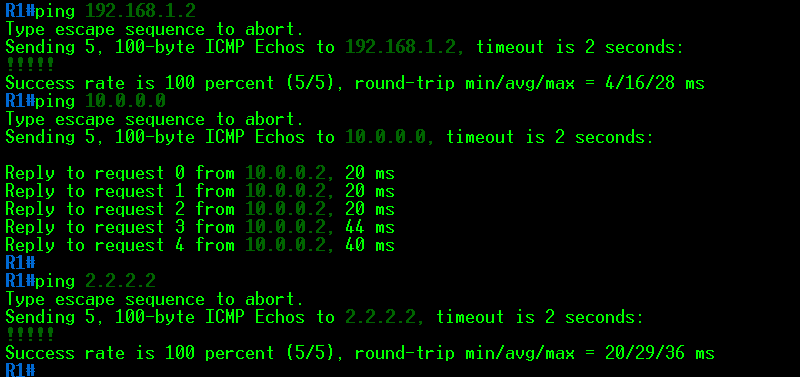

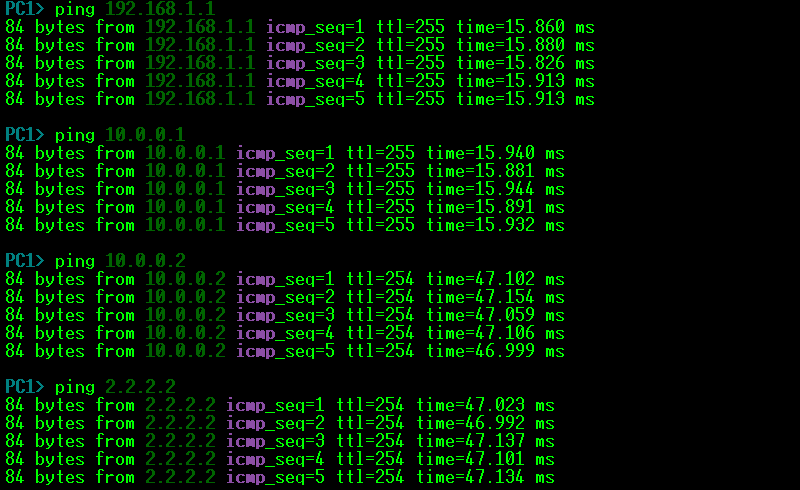

Шаг 13. Проверка подключения по всей топологии:
