Настройка DHCP и веб-сервера в Cisco Packet Tracer
DHCP — это протокол управления Интернетом, используемый для назначения IP-адреса любому устройству или узлу в сети Интернет, чтобы они могли передавать данные с использованием IP. DHCP автоматически обрабатывает эти конфигурации, не требуя от администраторов сети вручную устанавливать IP-адреса для всех сетевых устройств. DHCP может выполняться как в небольших локальных сетях, так и в сетях крупных компаний.
Чтобы узнать больше о DHCP, вы можете обратиться к статье Протокол динамической конфигурации хоста (DHCP).
Шаги:
Шаг 1: Сначала откройте рабочий стол трассировщика пакетов cisco и выберите устройства, указанные ниже:
| С.НО | Устройство | Название модели | Кол-во |
|---|---|---|---|
| 1. | ПК | ПК | 1 |
| 2. | выключатель | PT-переключатель | 1 |
| 3. | сервер | Сервер-PT | 2 |
Таблица IP-адресации
| С.НО | Устройство | IPv4-адрес | Маска подсети | Шлюз по умолчанию | DNS |
|---|---|---|---|---|---|
| 1. | ПК0 | 192.168.5.11 | 255.255.255.0 | 192.168.5.1 | ноль |
| 2. | сервер0 | 192.168.5.12 | 255.255.255.0 | 192.168.5.1 | ноль |
| 3. | DNS | 192.168.5.13 | 255.255.255.0 | 192.168.5.1 | 192.168.5.13 |
- Затем создайте топологию сети, как показано на изображении ниже.
- Используйте автоматический соединительный кабель для подключения устройств к другим устройствам.

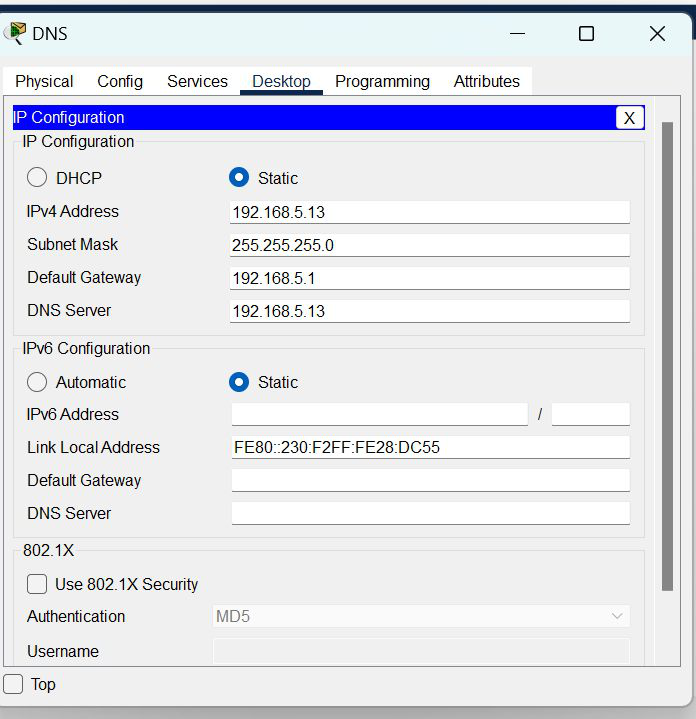

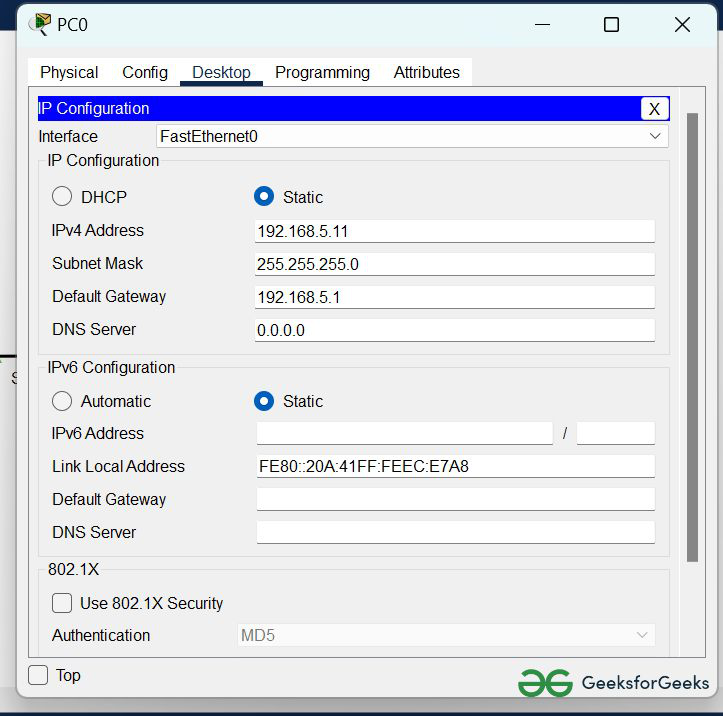

Шаг 2: Настройте ПК (хосты) Server0 и DNS с IPv4-адресом и маской подсети в соответствии с приведенной выше таблицей IP-адресации.
- Чтобы назначить IP-адрес, нажмите на устройство.
- Затем перейдите к настройке рабочего стола и IP, и там вы найдете конфигурацию IPv4.
- Заполните адрес IPv4 и маску подсети и другие входные данные.

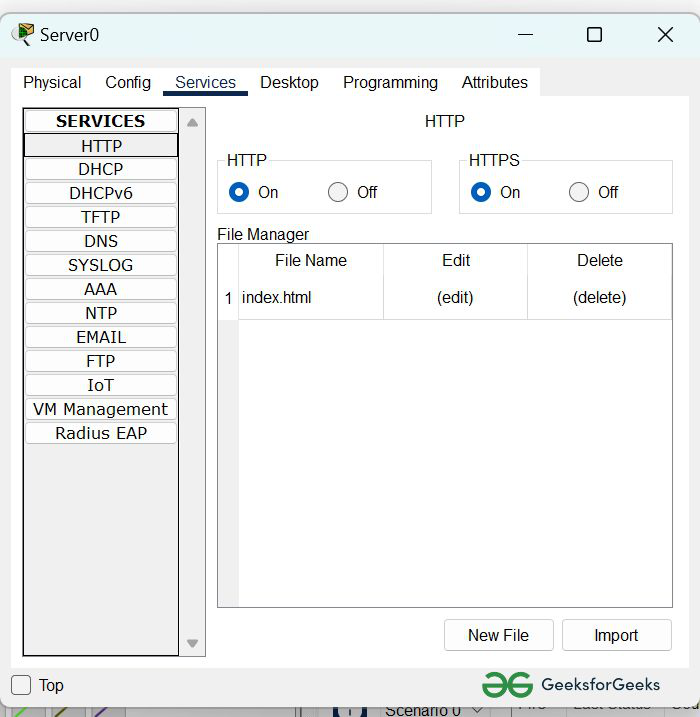

Шаг 3. Настройте HTTP-сервер 0
- Для настройки HTTP-сервера.
- Перейдите в службы, затем нажмите HTTP

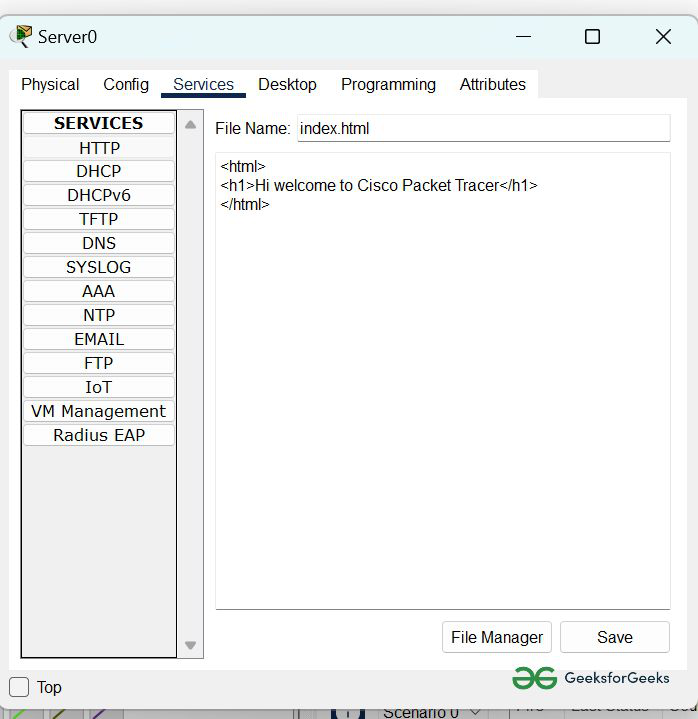

- Затем удалите все файлы, кроме index.html, и отредактируйте его.
Шаг 4. Настройте DNS-сервер
- Для настройки DNS-сервера.
- Перейдите в службы, затем нажмите DNS.
- Затем включите службы DNS.
- Назовите сервер cisco.com и введите адрес 192.168.5.12.
- И добавить запись.
Шаг 5: Проверьте сервер с помощью веб-браузера на хосте.
- Введите IP-адрес server0 и нажмите GO.
- Он покажет результаты.
