3D-графики в MATLAB
Опубликовано: 13 Сентября, 2022
В MATLAB мы можем строить различные типы модулей, такие как 2D-графики и 3D-графики. В этой статье мы увидим, какие существуют типы 3D-графики.
- Сетчатый график: Сетчатый график представляет собой трехмерную поверхность, которая создает различные типы сеток для разных типов выражения. Чтобы создать сетку, мы должны задать значения x и y для z (z = f(x, y)). Для построения графика сетки у него есть mesh(), которая будет генерировать 3D-поверхность. Он имеет сплошной цвет края, но не цвет лица.
Синтаксис:
mesh(Z)
Пример:
Matlab
% give the input of x and y.[x,y]= meshgrid(0:0.1:5); % give the expression for x % and y for the output in zz= sin(x).*cos(y); % mesh() is used for 3D plottingmesh(z); |
Выход:

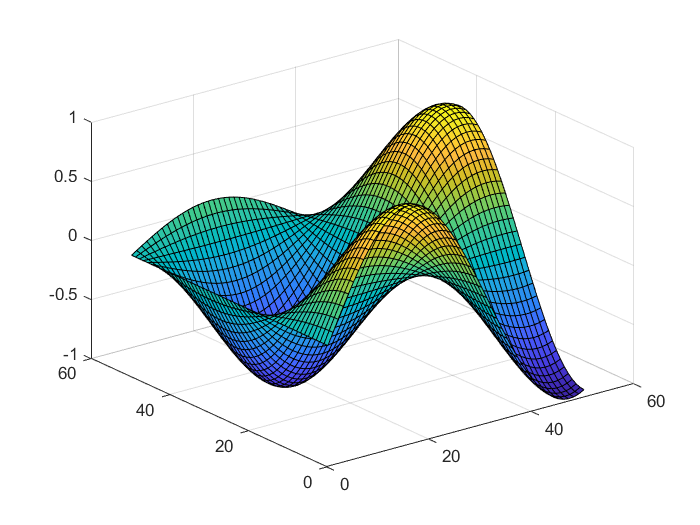

- Поверхностный график. Поверхностный график — это трехмерная поверхность, которая создает разные типы поверхностей для разных выражений. Чтобы создать поверхность, мы должны задать значения x и y для z (z = f(x, y)). Для построения графика поверхности у него есть функция Surf(), которая будет генерировать 3D-поверхность. Он имеет сплошной цвет края и сплошной цвет лица
Синтаксис:
surf(Z)
Пример:
Matlab
% give the input for x and y[x,y]= meshgrid(0:0.1:5); % give the expression for % x and y for the value of z.z= sin(x).*cos(y); % use surf() for the plotting surf(z) |
Выход:

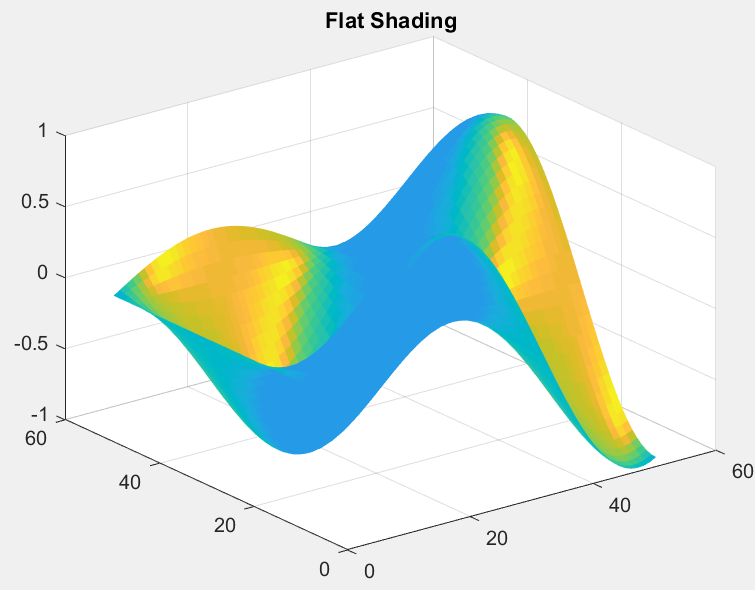

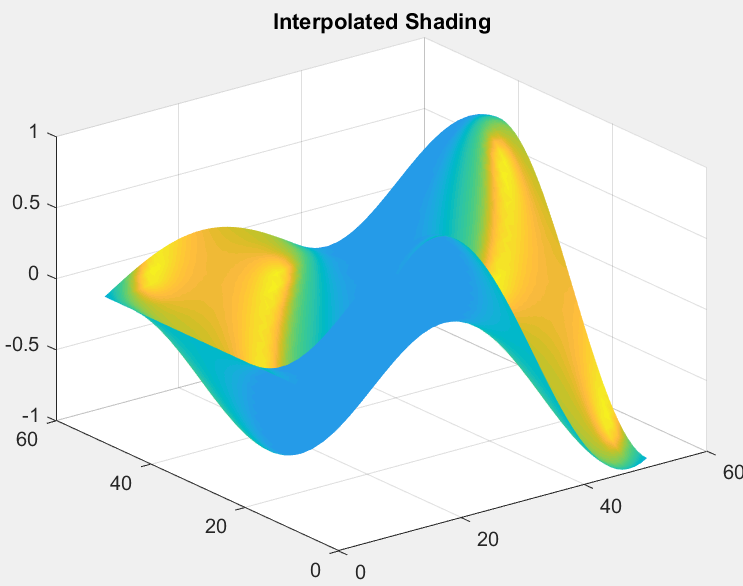

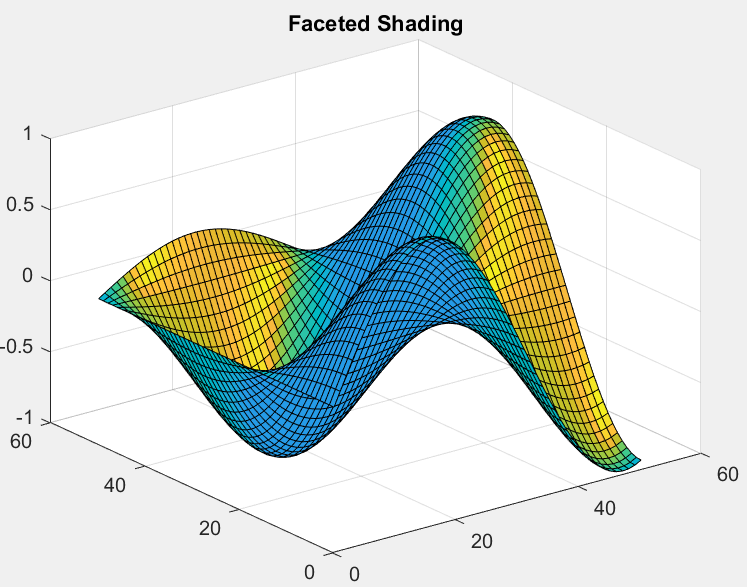

- Поверхностный график (с затенением): Поверхностный график, который создает трехмерный график поверхности со сплошными цветами ребер и сплошными цветами граней, а также имеет затенение. На поверхности с затенением мы должны указать значения x и y для z (z = f(x, y)). Для построения поверхностного графика используется Surf(z) для трехмерного построения.
Синтаксис:
surfl(z)
Доступны три типа затенения:
- затенение плоское
- штриховка граненая
- затенение интерп
Пример:
Matlab
% give the input for x and y[x,y]= meshgrid(0:0.1:5); % give the expression for x and y % for the value of zz= sin(x).*cos(y); % use surfl() for the plotting % shading faceted is by defaultsurfl(z)shading facetedtitle("Faceted Shading") % use shading flat for each mesh% line segment and face has a % constant color surfl(z)shading flattitle("Flat Shading") % use shading flat for varies the % color in each line segment and % face by interpolatingsurfl(z)shading interptitle("Interpolated Shading") |
Выход:
- Контурный график: Контурный график также называется линейным графиком. Для построения контура у него есть переменные x, y, которые используются для задания значений z (z=f(x, y)). Переменные x и y обычно находятся в сетке, называемой meshgrid.
Синтаксис:
contour(Z)
Пример:
Matlab
% enter the inputs of x and y[x,y]= meshgrid(0:0.1:5); % enter the expression using% x and y z= sin(x).*cos(y); % use contour() for plotting contour3(z,50) |
Выход:

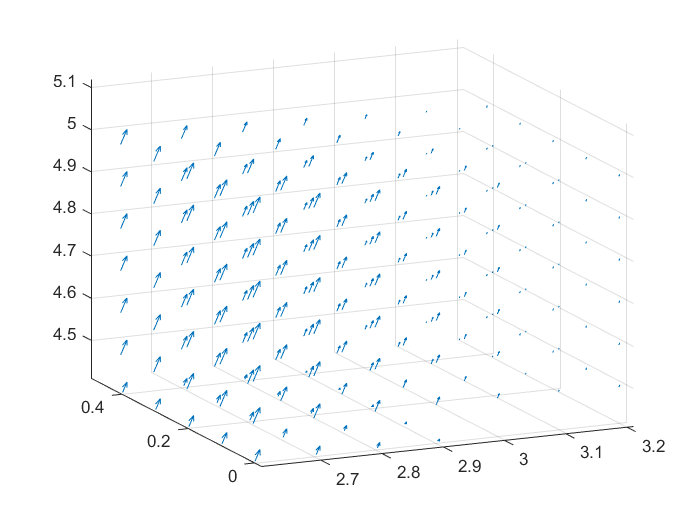

- Колчанный график: колчанный график или векторный график — это тип графика, который дает направленные компоненты u, v, w с использованием декартовых компонентов x, y и z. Для построения графика колчана используйте quiver3().
Синтаксис:
quiver3(X, Y, Z, U, V, W)
Пример:
Matlab
% give the input value for x,% y and z[x,y,z]= meshgrid(0:0.1:5); % using x, y and z give the % values for u,v and w u= sin(x).*cos(y);v= sin(x).*cos(y);w= sin(x).*cos(y); %use quiver3() for 3d plottingquiver3(x,y,z,u,v,w); |
Выход:
