Введение

В части 24 этой серии статей, посвященной тому, что представляет собой служба Windows Azure, а также тому, как развертывать гибридное развертывание Exchange в Windows Azure, мы рассмотрели существующий поток почты и параметры потока почты, которые у нас есть в Exchange. гибридное развертывание.

В этой части 25 мы продолжим с того места, на котором остановились в части 24.

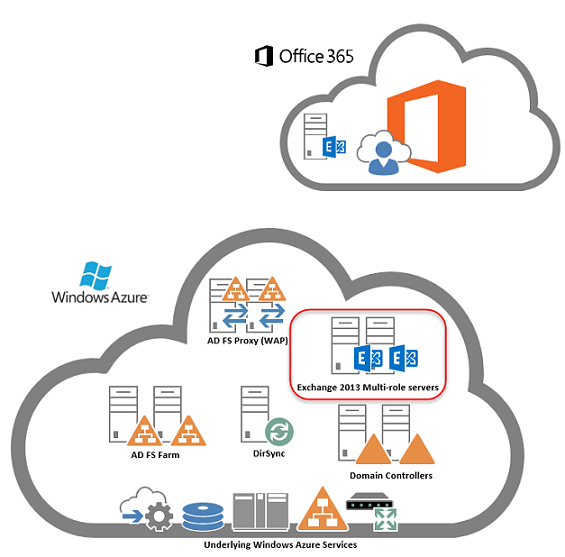

фигура 1

Давайте идти…

Включение гибридного обмена Exchange

В части 24 этой серии статей я рассказал вам о различных вариантах маршрутизации почты, которые у нас есть, когда речь идет о гибридных развертываниях Exchange, и рассказал, какой вариант маршрутизации почты мы выберем для этого конкретного сценария. В этой серии статей мы рассмотрим маршрут входящих сообщений через Exchange Online Protection (EOP), прежде чем они достигнут Exchange Online, а также локальных почтовых ящиков Exchange. Для маршрутизации исходящих сообщений мы выберем вариант нецентрализованного почтового транспорта, который позволяет исходящим сообщениям из Exchange Online направляться напрямую внешним получателям, а не через гибридные серверы в локальной организации Exchange.

Приступим к включению гибридного режима. Для этого сначала войдите на один из серверов Exchange 2013, которые должны действовать как гибридные серверы. Затем откройте « Центр администрирования Exchange » и нажмите « гибрид » в нижней части левой панели.

На странице « гибрид » нажмите кнопку « Включить ».

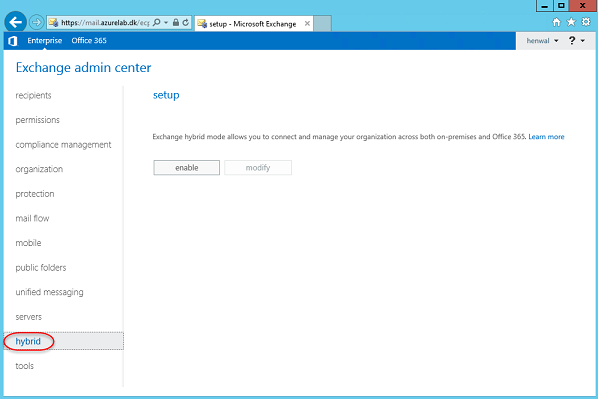

Рис. 2. Включение гибридного режима с помощью мастера гибридной конфигурации

Затем вам будет предложено войти в Office 365, прежде чем вы сможете продолжить. Для этого нажмите « Войти в Office 365 ».

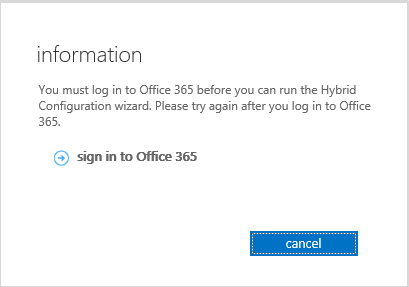

Рисунок 3. Вход в Office 365 с учетной записью глобального администратора

Мы попадем на страницу входа в Office 365, как показано на рис. 4.

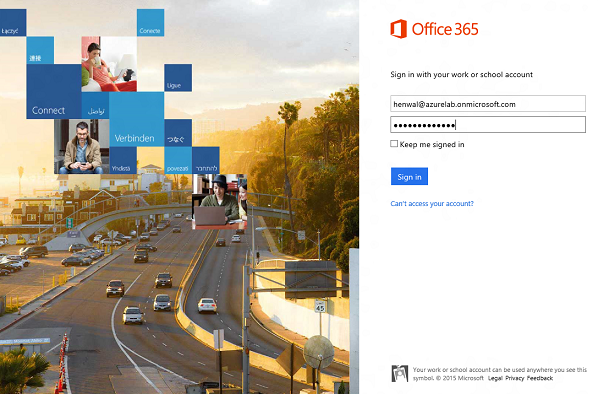

Рисунок 4. Вход в клиент с помощью страницы входа в Office 365

Если теперь вы получаете сообщение об ошибке о том, что файлы cookie не включены для вашего URL-адреса Центра администрирования Exchange, вам нужно будет добавить его в зону локальной интрасети или доверенные зоны в своем браузере. Кроме того, я предлагаю вам добавить в эту зону URL-адрес страницы входа в Office 365 и портал Office 365.

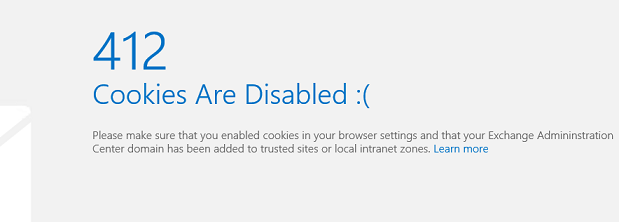

Рисунок 5: Ошибка отключения файлов cookie

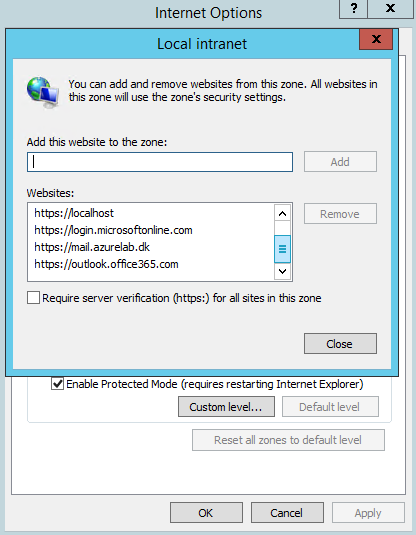

Рисунок 6: Добавление используемых URL-адресов в зону локальной интрасети в Internet Explorer

После добавления соответствующих URL-адресов в зону локальной интрасети попробуйте еще раз пройти аутентификацию в клиенте Office 365. На этот раз все должно пройти немного лучше. Теперь вы сможете переключаться между режимами « Предприятие » и « Office 365 » без необходимости аутентификации.

Давайте продолжим включение и настройку гибридного режима, нажав « Да » в « Настроить гибридный обмен ».

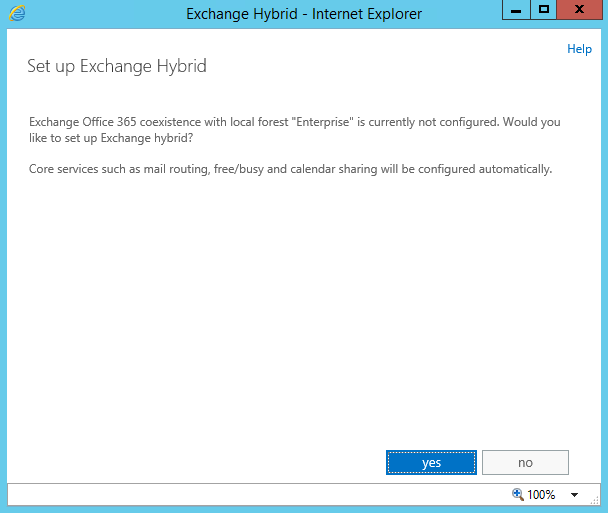

Рис. 7. Страница «Настройка гибридного сервера Exchange»

На следующей странице мы видим наш собственный домен, в котором мы должны настроить федерацию Exchange для листинга. Перед тем, как нажать « Далее » на этой странице, нам нужно скопировать токен и добавить его в качестве записи TXT во внешний DNS, чтобы подтвердить право собственности на домен.

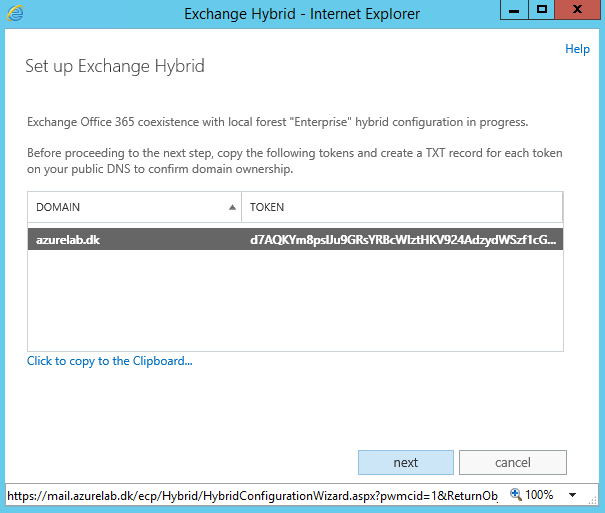

Рисунок 8: Подтверждение владения доменом с помощью записи TXT

Когда вы добавили запись TXT во внешний DNS, вернитесь назад и нажмите кнопку « Далее », показанную на рисунке 9.

Рисунок 9: Запись TXT добавлена во внешний DNS

На следующей странице нам нужно указать, есть ли у нас пограничный транспортный сервер в сети периметра для маршрутизации или он должен идти непосредственно на сервер клиентского доступа (гибридные серверы) во внутренней сети. Кроме того, именно здесь мы можем использовать централизованный транспорт (маршрутизация почты из Exchange Online через локальные гибридные серверы).

Поскольку в этом конкретном сценарии у нас нет пограничных транспортных серверов или нам нужен централизованный транспорт, мы выберем первый вариант и оставим централизованный транспорт не отмеченным.

Рисунок 10: Настройка параметров маршрутизации почты

На следующей странице нам нужно указать один или несколько серверов клиентского доступа (гибридных серверов), на которых будут созданы и настроены коннекторы получения для двунаправленного транспорта почты с Exchange Online.

В этом конкретном сценарии мы добавим оба наших многоролевых сервера Exchange 2013.

Рисунок 11: Добавление серверов клиентского доступа Exchange 2013 в качестве двунаправленных транспортных серверов

Нажмите « Далее ».

Теперь нам нужно добавить серверы почтовых ящиков Exchange 2013, на которых должны размещаться соединители отправки, используемые для двунаправленного транспорта с Exchange Online. Поскольку в этом конкретном сценарии мы используем серверы Exchange 2013 с несколькими ролями в качестве гибридных серверов, мы добавим те же серверы, которые мы добавили для размещения соединителей получения.

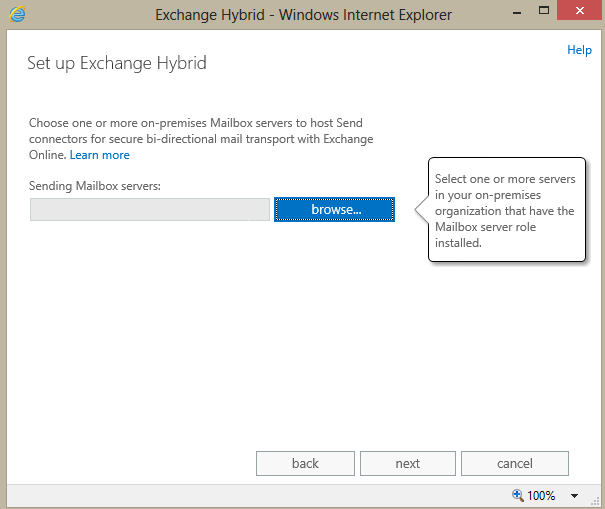

Рисунок 12: Добавление серверов, на которых должны размещаться коннекторы отправки

Когда серверы добавлены, мы можем нажать « Далее ».

На появившейся странице мы должны указать сертификат, который будет использоваться с гибридной конфигурацией. В этом конкретном сценарии мы используем подстановочный сертификат, который также использовался для федерации на основе ADFS.

Сертификат должен быть выдан доверенным поставщиком ЦС. После выбора соответствующего сертификата нажмите « Далее ».

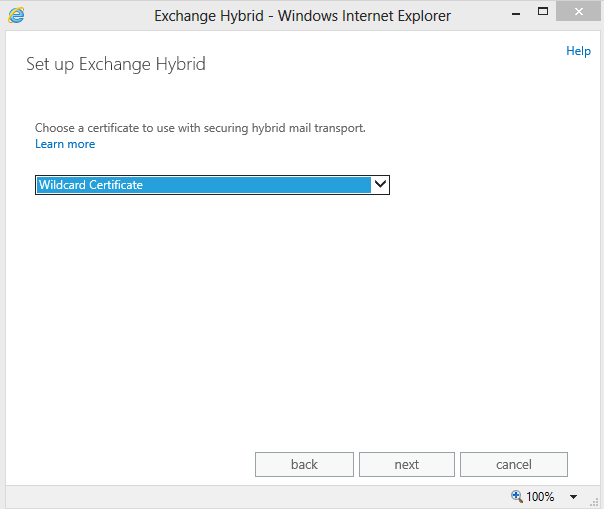

Рисунок 13: Указание сертификата, который будет использоваться для гибридной среды Exchange

Кончик:
Если вы планируете добавить более одного домена в гибридную систему Exchange, вы можете воспользоваться функцией автообнаружения гибридного домена Exchange. Подробнее см. в этой колонке, которую я написал для журнала TechNet.

Теперь нам нужно указать полное доменное имя (в данном случае «smtp.azurelab.dk», которое является нашей записью MX, указывающей непосредственно на серверы клиентского доступа Exchange 2013), к которому служба Exchange Online Protection (EOP) в Office 365 должна подключаться для безопасный транспорт почты в локальную организацию Exchange.

После ввода полного доменного имени нажмите « Далее ».

Примечание:
На следующих рисунках написано « Изменить гибридный вариант Exchange », а не « Настроить гибридный вариант Exchange », поскольку мне пришлось повторно запустить мастер, а до этого скриншоты не делались.

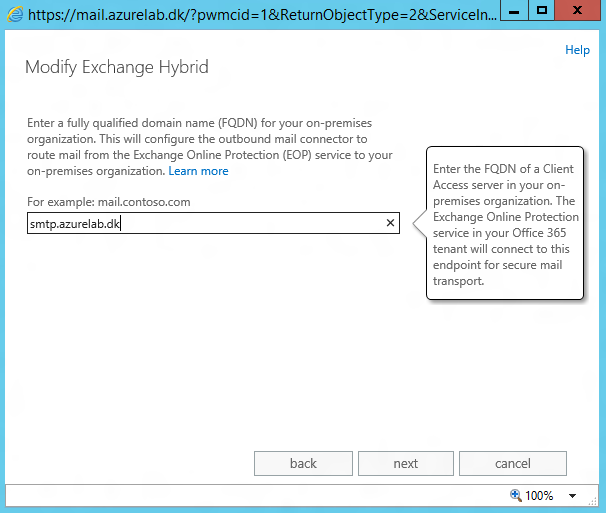

Рисунок 14. Указание полного доменного имени для безопасного транспорта почты в локальную организацию Exchange

Теперь нам нужно указать учетные данные для локального пользователя AD, входящего в группу управления организацией.

Сделайте это и нажмите « Далее ».

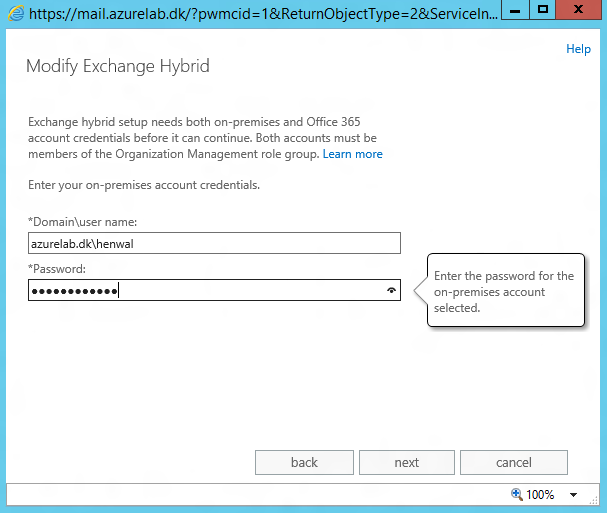

Рисунок 15: Указание учетных данных для локального пользователя AD, члена группы управления организацией

Затем нам нужно указать учетные данные для учетной записи глобального администратора в Office 365.

Сделайте это и нажмите « Далее».

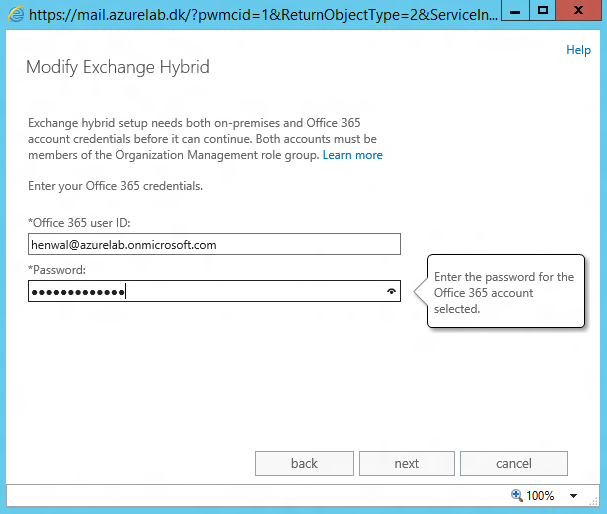

Рисунок 16. Указание учетных данных для учетной записи глобального администратора в Office 365

Теперь мы завершили гибридную настройку, и все, что осталось сделать, это нажать « Обновить », чтобы указанные локальные гибридные серверы, Exchange Online и Exchange Online Protection были обновлены с указанными параметрами конфигурации.

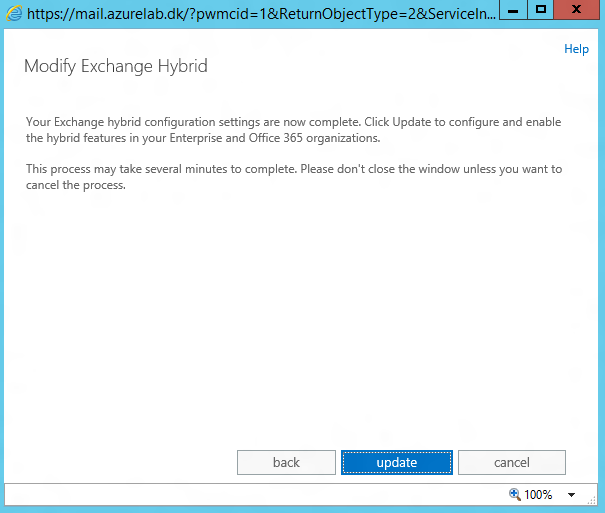

Рисунок 17: Обновление гибридной конфигурации Exchange и включение гибридных функций

Процесс обновления будет проходить через несколько процессов. Он подключится к арендатору Office 365, настроит параметры получателя, создаст отношения организации, настроит поток почты о доступности и включит подслужбу MRS Proxy.

Рис. 18. Шаги настройки гибридного мастера

Через несколько минут должна появиться страница, показанная на рис. 20.

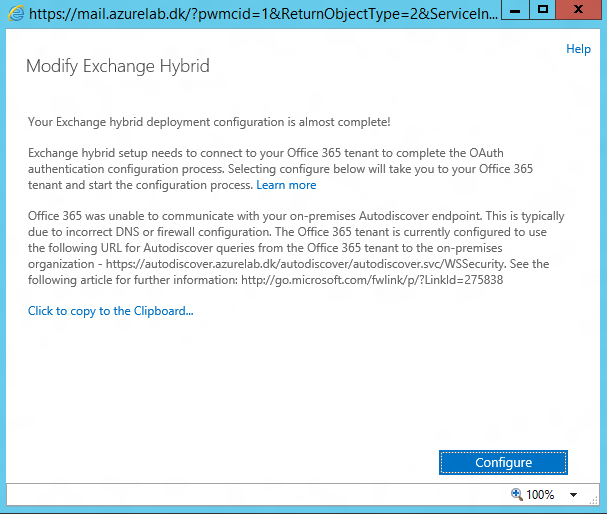

Рисунок 19. Конфигурация гибридного развертывания Exchange почти завершена

Обратите внимание, что я получил предупреждение о том, что мастеру не удалось связаться с локальной конечной точкой автообнаружения. Это произошло из-за того, что в Azure IaaS изменился виртуальный IP-адрес для моего набора балансировки нагрузки Exchange, и мне пришлось соответствующим образом обновить общедоступную запись DNS.

Также обратите внимание, что на кнопке на этой странице написано не «Готово», а «Настроить». Это потому, что мы еще не полностью закончили с гибридной конфигурацией.

На этом завершается часть 24 этой статьи, состоящей из нескольких частей, в которой я даю вам объяснение того, что такое Windows Azure и как настроить гибридную лабораторную среду Exchange 2013 в Windows Azure.
