Частотная модуляция - это кодирование данных в несущей волне путем изменения непосредственной частоты волны. Другими словами, при частотной модуляции частота, в отличие от амплитуды несущей волны, изменяется в зависимости от разной амплитуды модулирующего сигнала.
Мы будем использовать функцию fmmod (), чтобы получить частотную модуляцию сигнала.
Syntax: a = fmmod(x, fc, fs, fdev)
Parameters:
x is input sinusoidal message signal
fc is carrier frequency
fc is carrier frequency,
fdev is frequency deviation

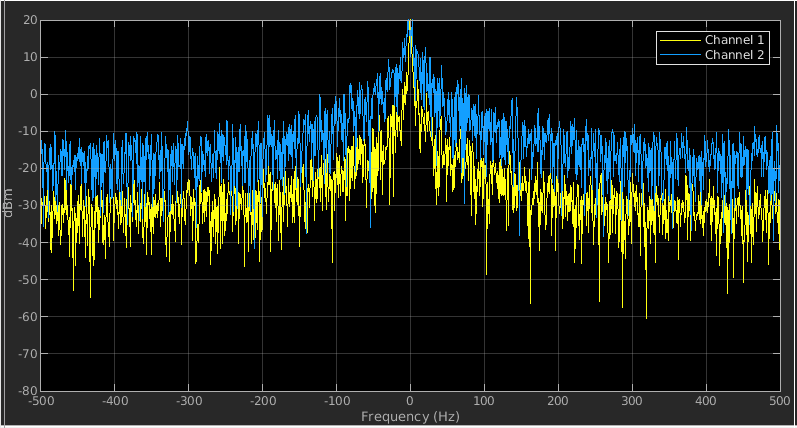

Спектр:
Code:
% Sampling Frequency
fs = 400;
% Carrier Frequency
fc = 200;
% Time Duration
time = (0:1/fs:0.2)";
% Create two sinusoidal signal with frequencies 30 Hz and 60 Hz
x = sin(2*pi*30*time)+2*sin(2*pi*60*time);
% Frequency Deviation
fDev = 50;
% Frequency modulate x
y = fmmod(x,fc,fs,fDev);
% plotting
plot(time,x,"c",time,y,"b--")
xlabel("Time (s)")
ylabel("Amplitude")
legend("Original Signal","Modulated Signal")

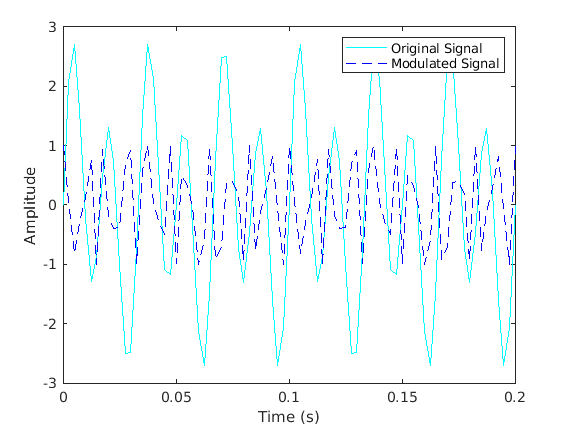

Output:
